ハイブリッド遊星歯車ステッピングモータ
Nema 11 Integer Reduction Ratio プラネタリギアステッピングモータ
モデル28jmds50k/28sth
カスタマイズされた技術仕様。
28mm遊星ギアボックス
許容荷重範囲 1.5N.m~5.0N.m
特徴
モータータイプ:Nema11ハイブリッド角型ステッピングモーター
ギアボックスタイプ:遊星
フェーズ:2
ステップ角:1.8
ステップ角精度:±5%(フルステップ、無負荷時)
ギア比:1:3.71~1:369
許容負荷範囲:1.2N.m ~ 4N.m (S1デューティサイクル)
温度上昇 : 80℃ Max.(定格電流、2相オン)
周囲温度 : -20℃ ~ +50
絶縁抵抗:100MΩ以上、DC500V
絶縁耐圧:AC500V 1分間
IP定格:IP68まで
製品概要

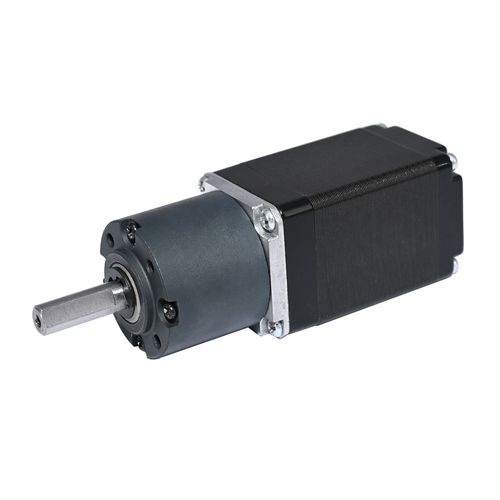

遊星歯車ステッピングモーター
1.8º 28mm のサイズの高いトルクの雑種の正方形のステッピング モーターは 28mm のボール ベアリング惑星の変速機によって装備されています
オプション
特殊シャフト材質および寸法
カスタム設計、OEM製品あり
最大3チャンネルの磁気/光学エンコーダが、モータ速度と位置決めを正確に制御するためのフィードバックを提供します。
特徴
小さい慣性、高精度、高い安定性、滑らかなランニング、低雑音
最小スペースで有利なトルク
連続・間欠運転に最適
任意の取り付け位置に設置可能
代表的な用途
印刷システム
銀行設備ATM
地下鉄料金徴収システム
科学機器産業:光学機器
医療業界:血液分析装置、生化学分析装置、血球分析装置、スキャン装置など
通信機器産業:移動衛星テレビ
産業オートメーション産業:半導体検査装置、巻線機、剥離機
---
