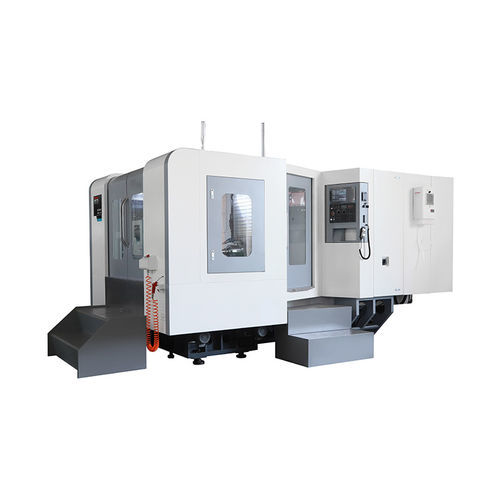

3軸マシニングセンタ KDHM630L/630D/800D/1000D横型BT 5040ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 50
- ツールステーション数
- 40ツール
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 航空産業用, 小部品製造
- その他の特徴
- 高剛性
- X軸移動距離
1,000 mm, 1,050 mm, 1,200 mm, 1,700 mm
(39.37 in, 41.34 in, 47.24 in, 66.93 in)- Y軸移動距離
750 mm, 850 mm, 1,200 mm
(29.53 in, 33.46 in, 47.24 in)- Z軸移動距離
900 mm, 950 mm, 1,050 mm, 1,200 mm
(35.43 in, 37.4 in, 41.34 in, 47.24 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW, 18.5 kW
(20.39 hp, 25.15 hp)- X軸の移動速度
24 m/min
- Y軸の移動速度
24 m/min
- Z軸の移動速度
24 m/min
- 最大テーブル積載量
1,000 kg, 1,200 kg, 2,000 kg
(2,205 lb, 2,646 lb, 4,409 lb)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.008 mm, 0.01 mm
(0.00031 in, 0.00039 in)- 総重量
12,000 kg, 12,500 kg, 13,500 kg, 21,000 kg
(26,455.47 lb, 27,557.78 lb, 29,762.41 lb, 46,297.08 lb)
詳細
1.ベッドは、合理的なM字型リブを持つ一体型ベッド構造設計を採用し、切削振動を最小限に抑え、耐ねじれ性、振動減衰性、高剛性を有する。
2.標準構成は最小目盛単位1°のワークテーブルで、位置決め精度が高く、精度保持性が良い。
品名 - 単位 - KDHM630L - KDHM630D - KDHM800D - KDHM1000D
トラベル
テーブル中心から主軸端までの距離 - mm - 130-1030 - 200~1150 - 200~1250 - 250~1450
主軸中心線からテーブル面までの距離 - mm - 120-870 - 100-950 - 120-1320
ワークテーブル
テーブルサイズ - mm - 630×630 - 630×630 - 800×800 - 1000×1000
T溝（数×幅×間隔） - mm - 5×18×100 - 5×18×125 - 5×18×160 - 7×22×125
テーブル数 - pc - 1 - 1 - 1 - 1
スピンドル方式
主軸駆動方式 - - ベルト
スピンドル定格トルク - Nm - 143
フィードシステム
X/Y/Z軸早送り速度 - m/min - 24/24/24 - 24/24/20
X/Y/Z/B軸モータトルク - Nm - 36/36/36/12 - 36/36/36/20
X/Y/Z軸レール幅 - mm - 45/45/55 - 55/55/55 - X/Y/Z軸リードスクリュ - Nm
X/Y/Z軸リードスクリュー仕様 - mm - 4012/4012/5012 - 5012/5012/5012 - 5012/5012/6320
ツールマガジンシステム
ツールマガジンタイプ - - チェーン - c
工具最大径（隣接/隣接スペース） - mm - Ф125/Ф230
工具最大長さ - mm - 400
精度
X/Y/Z 位置決め精度 - mm - 0.008/0.008/0.008 - 0.008/0.008/0.01
B軸繰り返し位置決め精度 - Sec.
B軸位置決め精度 - Sec.
テーブル最小割出角度 - 度 - 1
---
