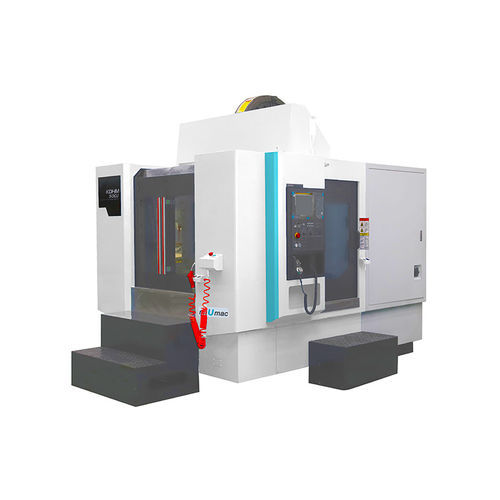

3軸マシニングセンタ KDHM500J/500J-1横型BT 40BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 横型
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 30ツール, 32ツール
- 応用
- 自動車産業用, 型用, 航空産業用, 小型部品用
- その他の特徴
- 精密, 高剛性
- X軸移動距離
700 mm
(27.56 in)- Y軸移動距離
600 mm, 650 mm
(23.62 in, 25.59 in)- Z軸移動距離
550 mm, 580 mm
(21.65 in, 22.83 in)- 回転速度
6,000 rpm, 8,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1)- 出力
11 kW, 15 kW, 18.5 kW
(14.96 hp, 20.39 hp, 25.15 hp)- X軸の移動速度
24 m/min, 40 m/min
- Y軸の移動速度
20 m/min, 30 m/min
- Z軸の移動速度
24 m/min, 40 m/min
- 最大テーブル積載量
400 kg, 500 kg
(882 lb, 1,102 lb)- 最大ツール重量
8 kg, 15 kg
(17.6 lb, 33.1 lb)- 位置決め精度
0.006 mm, 0.008 mm
(0.00024 in, 0.00031 in)- ツール交換時間
2.8 s
- 総重量
6 t, 7.5 t
(6.61 us ton, 8.27 us ton)- 全長
2,422 mm, 5,000 mm
(95.4 in, 196.9 in)- 全幅
3,380 mm, 4,300 mm
(133.1 in, 169.3 in)- 全高
3,000 mm, 3,020 mm
(118.1 in, 118.9 in)
詳細
1.X、Y、Zの3方向ガイドレールはすべてローラー式リニアスライドレールを採用し、耐摩耗性、潤滑性、精度安定性、保持性に優れている。
2.ベッドは、合理的なM字型リブを持つ一体型ベッド構造設計を採用し、切削振動を最小限に抑え、耐ねじれ性、振動減衰性、高剛性を有する。
項目 - 単位 - KDHM500J - KDHM500J-1
トラベル
テーブル中心から主軸端までの距離 - mm - 125-675 - 120-700
主軸中心線からテーブル面までの距離 - mm - 30-680 - 190-890
ワークテーブル
テーブルサイズ - mm - 500×500 - 500×500
基準開口 - - Φ50H7 - Φ50H7
テーブル割出位置決め精度 - 項 - 8 - ±5
テーブル割り出し繰り返し位置決め精度 - Sec.
テーブル最小割出角度 - 度 - 1 - 0.001
Tスロット（幅×数×間隔） - mm - 5×18×100 - 5×18×100
テーブルモーター出力 - kw - 3 - 1.8
フィードシステム
X/Y/Z軸モータトルク - Nm - 20/36/36 - 20/20/20
Xローラーリニアガイド - mm - 45 - 35
Y/Z ローラーリニアガイド - mm - 55/45 - 45/45
X/Z ボールねじ - - Φ40-12 - Φ40-16
Yボールねじ - - Φ50-12 - Φ40-12
X/Y/Z 繰り返し位置決め精度 - mm - ≤0.005/0.004/0.004 - （単位：mm
ツールマガジンシステム
最大工具サイズ（隣接工具あり） - mm - Ф105 - Ф78
最大工具サイズ（隣接工具なし） - mm - Ф200 - Ф120
工具最大長 - mm - 300
その他
主軸アンロード方式 - - 油圧式
X/Y/Z 軸モータ接続方法 - - 直結 - - 機械板金 - - 完全密閉式
機械板金 - - 全閉
---
