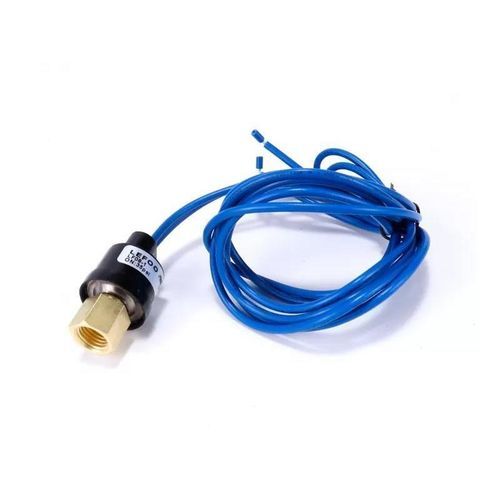

機械式圧力センサ/真空センサ LF08V

真空炭化水素用空気用

製品概要
LF08Vは自動復帰式のコンパクトな真空圧力スイッチで、真空システム内の負圧を監視するために設計されています。電気自動車の真空システムや産業用真空制御用途に適しています。

技術パラメーター
モデル: LF08V
圧力設定範囲（ゲージ圧）: -0.09 MPa ～ 0 MPa
動作圧力 / 公差 / 最大耐圧（ゲージ圧）: -0.09 ≤ p < 0 MPa の範囲で公差 ±0.02 MPa；最大耐圧 1.0 MPa
作動差圧: ≥ 0.025 MPa
バースト圧力（ゲージ圧）: 34.5 MPa × 1 分（損傷なし、漏れなし）
使用温度: 周囲 -20～65 °C、媒体 -20～65 °C
電気仕様: 24–50 VAC（0.02–3 A）；8–36 VDC（0.02–3 A）
対応媒体: 空気、水、油、潤滑油、冷媒および類似炭化水素
寿命: 機械寿命 約100,000サイクル；電気寿命 約30,000サイクル
保護等級: IP67
換算: 1 bar = 14.5 psi；1 MPa = 10 bar

用途

• 電気自動車の真空システム
• 産業用真空制御および自動化
• 冷凍・空調（リフリジェレーション/HVAC）システム
• 実験室・クリーンルーム用機器
• 負圧監視が必要な空気圧システム

資料・図面
データシート（PDF）および図面（寸法図）はリクエストにより提供可能。CADデータや配線図は供給元へお問い合わせください。

特長 / 技術仕様

• タイプ: コンパクト真空圧力スイッチ、自動復帰式
• 型式: LF08V
• 圧力範囲: -0.09 MPa ～ 0 MPa
• 作動差圧: ≥ 0.025 MPa
• 公差: ±0.02 MPa（指定範囲内）
• 最大耐圧: 1.0 MPa
• バースト耐圧: 34.5 MPa（1分間、損傷・漏れなし）
• 使用温度: -20 °C ～ 65 °C（周囲・媒体）
• 電気仕様: 24–50 VAC（0.02–3 A）；8–36 VDC（0.02–3 A）
• 対応媒体: 空気・水・油・潤滑油・冷媒等
• 寿命: 機械 約100,000サイクル；電気 約30,000サイクル
• 保護等級: IP67
