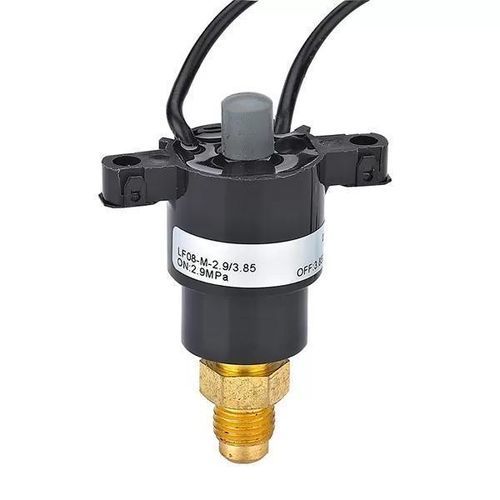

機械式圧力スイッチ LF08M

相対NONC

製品概要
LF08Mは手動リセット式の圧力スイッチです。最大設定圧力は942.5 PSI（約6.5 MPa）に達します。スイッチはノーマルオープン（NO）またはノーマルクローズ（NC）で使用可能で、定格電流は最大6 A（AC）です。冷凍機器、HVAC、産業設備の圧力保護および局所制御用に設計されています。

用途

• 冷凍ユニット・低温設備
• 空調・HVACシステム
• エアコンプレッサー
• オイルポンプ・油圧ユニット
• 圧力制御・保護が必要なその他の産業機器

パラメーター
圧力設定範囲（ゲージ圧）：0.02 MPa〜6.5 MPa（低圧 ≤ 1.0 MPa、 高圧 > 1.0 MPa）。
動作圧力 / 公差 / 最大耐圧：
0.2 ≤ p < 0.6 MPa — ±0.03 MPa — 耐圧：1.5 MPa
0.6 ≤ p < 1.0 MPa — ±0.05 MPa — 耐圧：2.0 MPa
1.0 ≤ p < 2.0 MPa — ±0.07 MPa — 耐圧：3.0 MPa
2.0 ≤ p < 3.0 MPa — ±0.10 MPa — 耐圧：4.0 MPa
3.0 ≤ p < 4.0 MPa — ±0.15 MPa — 耐圧：5.5 MPa
4.0 ≤ p < 5.0 MPa — ±0.20 MPa — 耐圧：6.5 MPa
5.0 ≤ p < 6.5 MPa — ±0.25 MPa — 耐圧：8.0 MPa
破裂圧（ゲージ圧）：34.5 MPa × 1分、損傷・漏れなし。
動作温度（周囲）：低圧 -40 ℃〜65 ℃、高圧 -40 ℃〜120 ℃。
動作温度（媒体）：低圧 -40 ℃〜80 ℃、高圧 -40 ℃〜135 ℃。

電気パラメータ
24〜250 VAC / 0.02〜6 A；8〜36 VDC / 0.02〜3 A。

適用媒体
空気、水、油、潤滑油、冷媒および類似の炭化水素。

寿命と保護
機械寿命：100,000 回。電気寿命：30,000 回（UL、CE）。保護等級：IP67。

ドキュメント・図面
製品のデータシートおよび寸法図（PDF）を提供しています。

技術仕様

• 型番：LF08M
• 最大設定圧力：942.5 PSI（約6.5 MPa）
• 圧力設定範囲：0.02 MPa〜6.5 MPa
• スイッチタイプ：手動リセット式；NOまたはNC
• 最大定格電流：AC側 6 A、DC側 最大 3 A（電圧に依存）
• 電気パラメータ：24–250 VAC（0.02–6 A）；8–36 VDC（0.02–3 A）
• 破裂圧：34.5 MPa × 1分（損傷・漏れなし）
• 動作温度：上記参照
• 寿命：機械 100,000 回；電気 30,000 回（UL、CE）
• 保護等級：IP67
• 適用媒体：空気、水、油、潤滑油、冷媒
• ブランド：LEFOO
