機械式圧力スイッチ LF15

差動NCG 1/4

製品概要

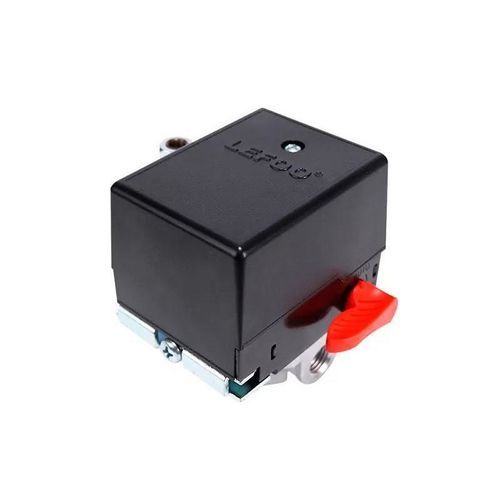

LF15シリーズ圧力スイッチは、コンプレッサータンク内の圧力を2つのプリセット値の間で制御するための製品です。アンロードバルブ付き／なしのモデルがあり、アンロードバルブは再起動時のモーター負荷を低減します。手動電源オフ用のハンドルオプションを選択可能です。4方向ベース接続により補助部品の取り付けが容易です。

パラメーター
モデル: LF15
媒体: 空気、非可燃性・非有害・非腐食性ガス
圧力調整範囲: 0.3–1.2 MPa
差圧範囲: 0.15–0.45 MPa
出荷時設定: 顧客要件に応じて設定可能
圧力設定点許容差: ≤5%（作動圧力値）
最大使用圧力: 1.2 MPa
定格電圧/電流/周波数: 120 VAC / 240 VAC、26 A / 20 A、50 Hz / 60 Hz
接点形式: NC（常閉）
コネクタタイプ: メス-1ポート、オス-1ポート、F/M-2ポート、メス-4ポート
インターフェースねじ: NPT1/4、R1/4、G1/4（カスタム可能）
アンロードバルブ: オプション（方向・ライナー径カスタム可）
ライナー径オプション: φ6.0 mm、φ6.4 mm、φ6.5 mm（カスタム可）
手動モード: オプション（手動電源オフハンドル）
動作温度: -20 °C～80 °C
耐電圧: 2500 Vで1分間無故障
設置方向: 垂直または水平
保護等級: IP20

寸法
取付け参照用の寸法図および製品寸法画像を参照できます。

ドキュメント

• エアコンプレッサー用圧力スイッチ LF15（PDF）
• CSA 証明書 - 圧力スイッチ LF15（PDF）

技術仕様

• モデル: LF15
• 用途: コンプレッサータンク内の2点間圧力制御
• 調整範囲: 0.3–1.2 MPa、差圧: 0.15–0.45 MPa
• 最大使用圧力: 1.2 MPa
• 電気仕様: 120 VAC / 240 VAC、26 A / 20 A、50/60 Hz
• 接点形式: NC
• コネクタ・ねじの選択肢: メス/オス ポート、NPT1/4、R1/4、G1/4（カスタム対応）
• アンロードバルブおよび手動停止ハンドルはオプション
• 動作温度: -20 °C～80 °C、保護等級 IP20
• 圧力設定点許容差 ≤5%、耐電圧試験 2500 V / 1 分
