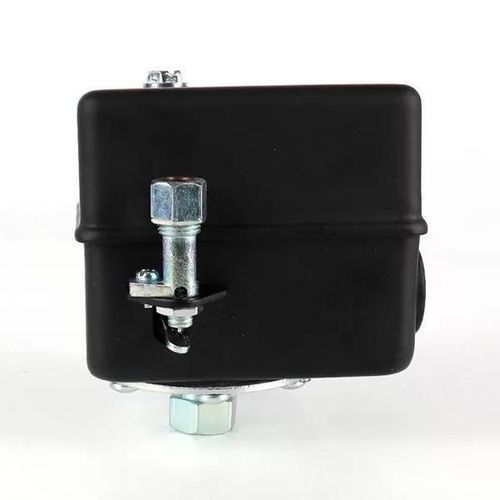

機械式圧力スイッチ LF17

差動NCNPT 1/4

製品概要
LF17 圧力スイッチは、商用の重負荷エアコンプレッサー向けに設計されており、工業用システムに適した選択可能な圧力レンジを提供します。塗装スチール製の筐体とカバーにより厳しい環境での耐久性を確保します。アンローダーバルブのオプションにより、負荷下での起動を防止できます。

パラメーター（表）
モデル | メディア | 動作圧力範囲 | 工場設定 | 差圧 | 電気定格 | 接点配置 | 接続
LF17 | 空気 | 40–250 psi | 140–175 psi | 35–60 psi | 120VAC、24A; 240VAC、20A | NC | 1/4、3/8 NPT オスまたはメス
LF17 | 空気 | 15–60 psi | 30–45 psi | 15–20 psi | 120VAC、24A; 240VAC、20A | NC | 1/4、3/8 NPT オスまたはメス
LF17A | 空気 | 240–500 psi | 325–400 psi | 55–70 psi | 120VAC、30A; 240VAC、25A | NC | 1/4、3/8 NPT オスまたはメス

ドキュメントと認証（利用可能）
製品仕様書（PDF）および LF17 の認証書類（UL、CSA、CCC）が利用可能です。

特長 / 技術仕様

• 型式：LF17（高圧バリアントとして LF17A を用意）
• 用途：商用重負荷エアコンプレッサー（LF17 は最大 250 psi、LF17A はより高圧）
• 測定媒体：空気
• 動作圧力範囲：LF17 — 15–60 psi および 40–250 psi；LF17A — 240–500 psi
• 工場出荷設定：LF17 — 30–45 psi（低）および 140–175 psi（高）；LF17A — 325–400 psi
• 差圧（デッドバンド）：LF17 — 15–20 psi（低）および 35–60 psi（高）；LF17A — 55–70 psi
• 電気定格：LF17 — 120VAC 24A / 240VAC 20A；LF17A — 120VAC 30A / 240VAC 25A
• 接点構成：NC（通常閉）
• 接続：1/4、3/8 NPT（オス／メス選択可）
• 筐体：塗装スチール製ケースとカバー（産業用耐久設計）
• オプション：アンローダーバルブ（負荷下での起動防止）
• 利用可能な資料：仕様書 PDF および UL、CSA、CCC の認証書
