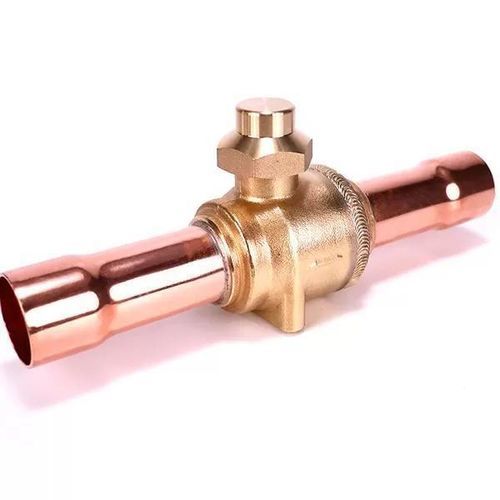

ボールバルブ LFBV series手動式絶縁防爆
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ボール
- 作動
- 手動式
- 機能
- 絶縁
- 本体$
- 完全溶接, 防爆
- 応用
- 冷凍システム用
- その他の特徴
- フルボア, ジョイント付, 高性能, 1/4周
- 呼び径
最少: 13 mm
(0.512 in)最大: 73 mm
(2.874 in)- 圧力
最少: 0 bar
(0 psi)最大: 45 bar
(652.7 psi)- 温度
最少: -40 °C
(-40 °F)最大: 120 °C
(248 °F)- 流量
最少: 0.8 m³/h
(28.25 ft³/h)最大: 279 m³/h
(9,852.79 ft³/h)
詳細
製品概要
LFBVは手動操作のシャットオフボールバルブで、商業用空調および冷凍システムの液体管、吸引管、及び高温ガス配管向けに設計されています。バルブステムの操作で内部流路を開閉し、メンテナンス時の真空引きや冷媒充填に使用できます。
主な特長
パラメーター
適用冷媒：一般的なHCFC、HFC冷媒および関連オイル
最大使用圧力：4.5 MPa
最大耐圧（試験圧力）：6.5 MPa
使用温度範囲：-40 °C ～ +120 °C
典型的な取り付け位置：液管、吸引/吐出ポート、高温ガス配管
寸法（選択モデル）
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0.8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3.8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11.5 mm — h 22 mm — M4 — OD 13 mm — Kv 5.6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10.1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29.7 mm — M4 — OD 19 mm — Kv 20.4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29.7 mm — M4 — OD 19 mm — Kv 28.2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24.5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25.5 mm — h 48 mm — M6 — OD 30 mm — Kv 80.9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36.5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60.5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h
ドキュメント
PDF: LFBV ボールバルブ 製品データシート
PDF: UL 証明書 — 圧力スイッチ LFBV
PDF: LFBV 製品資料
技術仕様
LFBVは手動操作のシャットオフボールバルブで、商業用空調および冷凍システムの液体管、吸引管、及び高温ガス配管向けに設計されています。バルブステムの操作で内部流路を開閉し、メンテナンス時の真空引きや冷媒充填に使用できます。
主な特長
- 直通型のフルボア設計により圧力損失を最小化。
- 全開から全閉まで1/4ターンの簡単操作で迅速に制御。
- 外部漏れを防ぐ溶接構造の本体とシート、クロムメッキボールと高性能シールリング、100% 漏れ検査実施。
- 双方向流れ対応、防爆仕様のステム設計、チャージバルブオプションあり。
- 取り付けやすいブラケット取付穴を備えたバルブ本体。
パラメーター
適用冷媒：一般的なHCFC、HFC冷媒および関連オイル
最大使用圧力：4.5 MPa
最大耐圧（試験圧力）：6.5 MPa
使用温度範囲：-40 °C ～ +120 °C
典型的な取り付け位置：液管、吸引/吐出ポート、高温ガス配管
寸法（選択モデル）
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0.8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3.8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11.5 mm — h 22 mm — M4 — OD 13 mm — Kv 5.6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10.1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29.7 mm — M4 — OD 19 mm — Kv 20.4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29.7 mm — M4 — OD 19 mm — Kv 28.2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24.5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25.5 mm — h 48 mm — M6 — OD 30 mm — Kv 80.9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36.5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60.5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h
ドキュメント
PDF: LFBV ボールバルブ 製品データシート
PDF: UL 証明書 — 圧力スイッチ LFBV
PDF: LFBV 製品資料
技術仕様
- Brand: LEFOO
- モデルシリーズ: LFBV
- タイプ: 手動シャットオフボールバルブ、フルボア
- 最大使用圧力: 4.5 MPa
- 最大耐圧（試験）: 6.5 MPa
- 使用温度範囲: -40 °C ～ +120 °C
- 操作: 1/4ターン、手動
- 構造: 溶接ボディとシート；クロムメッキボール；高性能シールリング；100% 漏れ試験
- 流れ: 双方向対応；防爆仕様ステム；チャージバルブオプション
- 取り付け: 本体にブラケット取付穴装備
