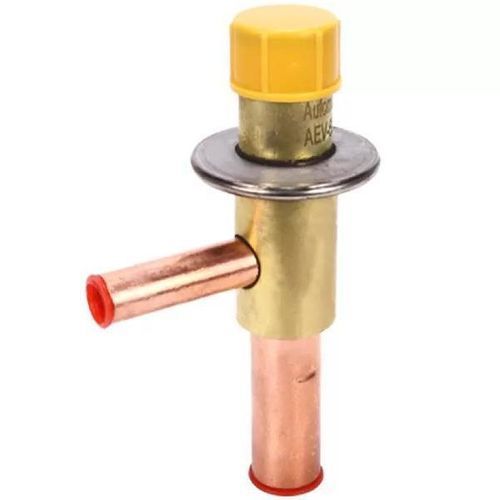

パイロット式バルブ LFDBV

調整フロー制御冷凍システム用

製品概要
LFDBV 吐出バイパス弁は、調整不可の圧縮機を備えた冷凍システム向けの負荷調整部品です。定められた蒸発圧（温度）を維持する自動膨張弁として使用でき、最低蒸発圧を確保します。入口圧力の変動に応じて開度を自動で変化させ、一定の出口圧力を維持します。ODF 接続。最大使用圧力：28 bar。

寸法と重量
モデル | 弁サイズ | 接続（入口 (A) / 出口 (B)） | 寸法 (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF または 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF または 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

容量（公称容量、kW）
弁サイズ | 孔径 | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

補足
冷凍用途の自動膨張／バイパス弁として機能し、定蒸発圧および最低蒸発圧を維持します。出口圧力を安定させるために開度を自動調整します。ODF 接続。最大使用圧力 28 bar。データシート（PDF）あり。

仕様

• モデル：LFDBV
• タイプ：吐出バイパス弁／自動膨張弁（調整不可の圧縮機を備えたシステム向け）
• 機能：定蒸発圧および最低蒸発圧の維持；出口圧を一定に保つための自動開度調整
• 最大使用圧力：28 bar
• 接続形式：ODF 接続 — 6 mm、10 mm、16 mm；1/4", 3/8", 5/8" ODF オプション
• 弁サイズ（利用可能）：0.5、1.0、2.0、3.0、4.0、5.0、6.0
• 対応孔径：0.7、1.0、2.0、3.0、3.5、4.75、5.0
• 寸法例（mm）：C: 58 または 64；D: 36 または 47；E: 106 または 122；F: 54 または 69（弁サイズにより異なる）
• 冷媒別公称容量（kW）：R134a、R22、R404A、R507 — 上記の容量表を参照
