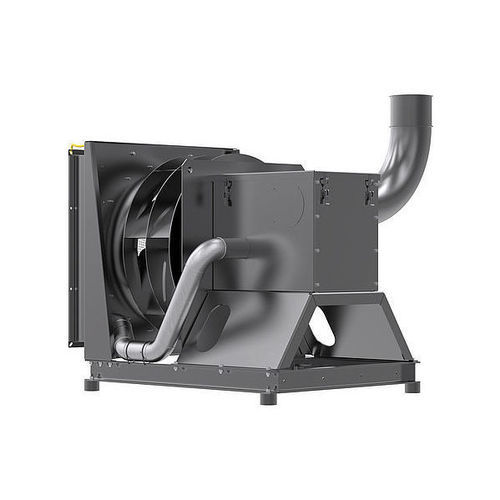

遠心ファン PK 802

空気循環用冷却空気循環用

概要
ZIEHL-ABEGGは、空調ユニット、陶磁器産業、化学・製薬産業、発電機およびモーターの冷却、鉄道用途など、非常に多様な業界と用途向けに個別でカスタマイズされた換気ソリューションを開発しています。ケーシングファン、プラグファン、フリーランニングファンを各用途に合わせて提供。可変・柔軟で、最大効率を目指して最適化されています。

製品仕様
用途に応じたカスタム仕様のケーシングファン、プラグファン、フリーランニングファン。

特長と仕様

• 既存構造への柔軟な適合
• インペラ、ハウジング、吸入口ノズル、取付プレートを自由に構成可能
• 所望の運転点に応じた可変構成
• 軸シール装置や取付部品向けの特殊バージョン
• モータハウジング、サイレンサー、吸気フィルター、吸気バッグ、ダンパー

モーター概念

• 標準モーター IEC タイプ IMB3 または IMB5
• 特殊モーターの対応可能性：熱絶縁 ISO H やステンレス軸など

防爆仕様（特性例）

• 粉体塗装による静電防止表面処理（RAL 9005 および RAL 7035）

技術的詳細と使用条件

• 適合する放射状軸シールによるゾーンの分離が可能
• 温度クラス T4 / T125 °C
• 機器群 IIB + H2
• 内部回転子モーター
• EPL：Gb / Gc / Db / Dc
• 適用ゾーン：1 / 2 / 21 / 22
• モーターの始動時保護タイプ：Ex d / Ex de
• ファンの始動時保護タイプ：Ex h（構造安全 "c"）
• 使用周囲温度：-20〜+40 / +60 °C（仕様による）
• 利用可能な認証：ATEX

掲載モデルの例

• PK 802（使用例／画像）

特性／技術仕様

• 設定可能な製品：ケーシングファン、プラグファン、フリーランニングファン
• 構成オプション：インペラ、ハウジング、吸入口ノズル、取付プレート
• モーターオプション：IMB3 / IMB5；ISO H 仕様；ステンレス軸
• 用途に応じたシーリングおよび適合部品オプション
• 表面保護および ATEX 認証を備えた防爆仕様
• 周囲温度範囲：-20〜+40 / +60 °C（仕様により異なる）
• 対象ゾーンと保護レベル：ゾーン 1/2/21/22；EPL Gb/Gc/Db/Dc
• 始動保護：Ex d / Ex de（モーター）；Ex h（ファン）
