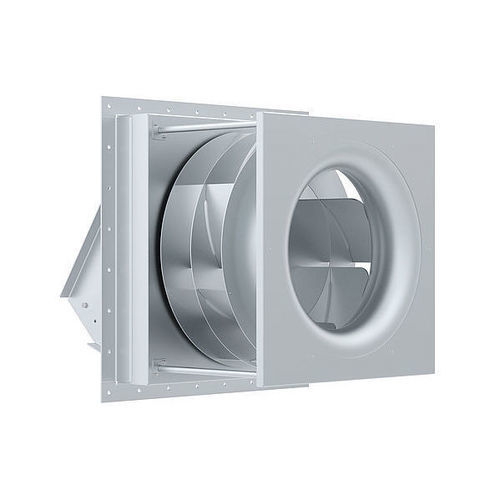

ラジアルファン PR 902

空気循環用乾燥非同期式エンジン

概要
標準シリーズすべておよび顧客要件に応じた個別ソリューションは、ZIEHL-ABEGGが開発した設計プログラムとエネルギー効率を最適化した駆動技術を備えています。顧客の個別要件に完全に適合させることを重視しています。特別に設計・最適化されたシステムにより、標準的な用途だけでなく特殊分野においてもエネルギーおよび運用コストがさらに低減されます。このように、常に最高水準の品質で各用途に最適なソリューションを提供します。ZIEHL-ABEGGの組込型ファンは、乾燥技術や包装・生産機械などの用途に特に適しています。

製品仕様

• フリーラン式の絶縁された組込型ラジアルファン。
• 機器に組み込むための筐体なしのラジアルファン。
• 流体の最大温度 +550 °C。

特徴と特殊性
筐体なしで機器に組み込むために設計されたラジアルファン。許容最大流体温度 +550 °C。後方曲げ羽根を持つ高性能インペラ。サポートプレートは四角、長方形、または円形。サポートケーシングは四角または長方形。サポートプレートの場合：吸込ノズルが取り付け・調整された角形モジュラータイプ、または吸込ノズルが分離または取り付けられたモータタービンとして構成可能。サポートケーシングの取付深さは選択可能。

モーター構成

• 標準IECモーター種別：IMB3またはIMB5。
• 特殊モーターも対応可能：ISO Hまたはステンレス製シャフト等。

用途

• 乾燥技術
• 包装および生産機械

特性 / 技術仕様

• タイプ：筐体無しの組込型絶縁ラジアルファン。
• インペラ：後方曲げ羽根を持つ高性能タイプ。
• 最大流体温度：+550 °C。
• 利用可能なサポート：四角、長方形または円形のサポートプレート。
• サポートケーシング：四角または長方形、取付深さ選択可。
• 取付オプション：吸込ノズルが取り付け/調整された角形モジュール式サポートプレート、または吸込ノズルが分離/取り付けされたモータタービン。
• モーター構成：IEC IMB3またはIMB5；特殊オプションとしてISO Hやステンレス製シャフト。
