装置骨組み ZAframe

概要

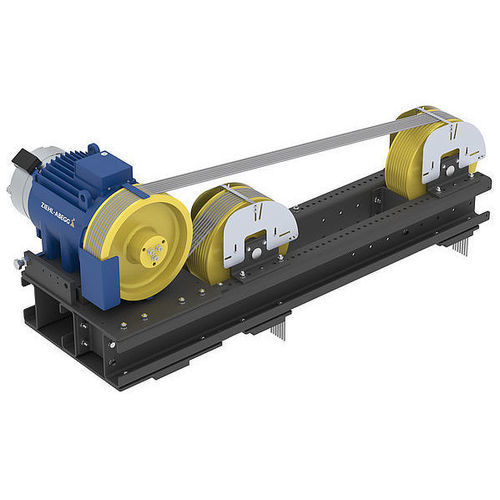

近代化プロジェクトから新築ソリューションまで、ZIEHL-ABEGG の ZAframe 機械フレームは幅広いエレベーター用途に対応します。ロープ間隔の可変調整により、近代化プロジェクトで既存の天井開口部を活用できるように設計されています。ZIEHL-ABEGG 駆動装置向けに特別に開発された機械フレームは駆動パッケージを完成させます。振動絶縁が納入範囲に含まれており、低振動でスムーズな運転を実現します。

アダプタプレート / アダプタレール / モーターブラケット

• MP400: ZAtop SM190.11B – SM200.45E 用アダプタプレート
• MP550: ZAtop SM210.60B – SM250.80D 用アダプタプレート
• MP6000: ZAtop SM210.70B – SM250.80D 用アダプタプレート
• MP3300: ZAtop SM190.11B – SM200.45E 用アダプタレール
• MH6000B: ZAtop SM210.70B – SM250.80D 用モーターブラケット

フラットフレーム

• MF2800: ZAtop SM190.11B – SM200.30D 用フラットフレーム；最大静荷重: 2850 kg；ロープ間隔の調整: 牽引滑車径以上
• MF4000: ZAtop SM200.40E – SM200.45E 用フラットフレーム；最大静荷重: 4000 kg；ロープ間隔の調整: 牽引滑車径以上
• MF6000: ZAtop SM250.45B – SM250.80D 用フラットフレーム；最大静荷重: 6000 kg；ロープ間隔の調整: 牽引滑車径以上

高架フレーム

• MH3000A: ZAsyn2 SM500.12 – SM500.16 用高架フレーム；最大静荷重: 3000 kg；ロープ間隔の調整: 490 mm – 850 mm、20 mm 刻み
• MH4000: ZAtop SM200.15D – SM200.45E 用高架フレーム；最大静荷重: 4000 kg；ロープ間隔の調整: 420 mm – 1280 mm、20 mm 刻み
• MH6000B: ZAtop SM210.70B – SM250.80D 用高架フレーム；最大静荷重: 4485 kg – 6000 kg；ロープ間隔の調整: 540 mm – 1320 mm、20 mm 刻み

Sラップフレーム

• MS4000: ZAtop SM200.15D – SM200.45E 用 Sラップフレーム；最大静荷重: 4000 kg；ロープ間隔の調整: 400 mm – 1200 mm、40 mm 刻み
• MS8000B: ZAtop SM250.45B – SM250.80D 用 Sラップフレーム；最大静荷重: 最大 8050 kg；ロープ間隔の調整: 480 mm – 1440 mm、40 mm 刻み

樹脂被覆ロープ用フレーム

• MK2850B: ZAtop SM132.21/BS – SM200.30D 用の樹脂被覆ロープ対応フレーム；最大静荷重: 2850 kg；ロープ間隔の調整: 420 mm – 1200 mm、40 mm 刻み
• MK2850B Retrofit: ZAtop SM132.21/BS – SM200.23D 用の樹脂被覆ロープ対応フレーム；最大静荷重: 2850 kg；ロープ間隔の調整: 420 mm – 1200 mm、40 mm 刻み
• MK4850A: ZAtop SM205.40A – SM205.45A 用の樹脂被覆ロープ対応フレーム；最大静荷重: 4850 kg；ロープ間隔の調整: 540 mm – 1280 mm、40 mm 刻み

追加情報

• 用途に応じて複数の機械フレーム設計を用意：Sラップ、鋼索用高架フレーム、樹脂被覆索用仕様、フラットフレームなど。
• ロープ間隔の可変により、近代化プロジェクトで既存の天井開口部を活用できるよう設計されています。
• 振動絶縁が含まれており、低振動でスムーズな運転を実現します。
• 機械フレームは ZIEHL-ABEGG のエレベーター駆動を補完し、駆動パッケージを完成させるよう開発されています。

技術仕様

• シリーズ名: ZAframe
• 利用可能なタイプ: アダプタプレート / アダプタレール / モーターブラケット；フラットフレーム (MF2800, MF4000, MF6000)；高架フレーム (MH3000A, MH4000, MH6000B)；Sラップフレーム (MS4000, MS8000B)；樹脂被覆ロープ用フレーム (MK2850B, MK2850B Retrofit, MK4850A)
• 最大静荷重範囲: モデルにより 2850 kg ～ 8050 kg
• ロープ間隔の調整: モデル依存（例：490–850 mm を 20 mm 刻み；420–1280 mm を 20 mm 刻み；400–1200 mm を 40 mm 刻み；480–1440 mm を 40 mm 刻み）
• 含まれるもの: 振動絶縁（納入範囲）
• 用途: 近代化プロジェクトおよび新築；ZIEHL-ABEGG のエレベーター機械および駆動と互換性あり
