溝付き滑車

ケーブル用スチール製プラスチック

概要

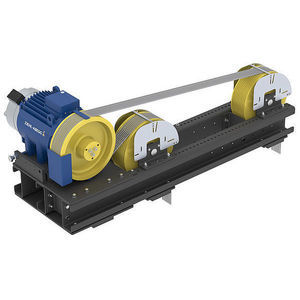

機械フレームのヘッドプーリーとして、または軸内のコンパクトな偏向ガイドとして使用される偏向プーリー。搬送ケーブル用のワイヤーに優しいプラスチック製バリエーションと、スリング用の鋼製バリエーションを用意。高品質の溝付き玉軸受により長寿命かつ低騒音で動作します。

製品仕様 — 搬送ケーブル用

• 適用径範囲：120 mm〜520 mm
• ワイヤーに優しいプラスチック材料、優れた滑り特性
• リム幅、溝半径、溝数を用途に合わせて設定可能
• 適切な軸および付属品が付属し、取り付けが容易

納品内容 — 搬送ケーブル用

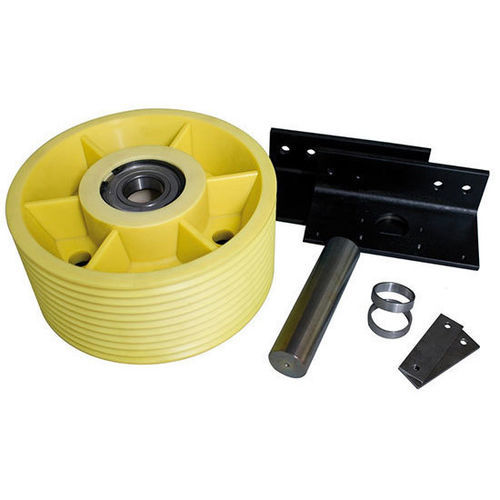

• 溝付き玉軸受を備えたプラスチック偏向プーリー（軸含む）
• 軸保持プレート×2
• 固定ネジ
• ワッシャー
• スペーサースリーブ

オプション

• 固定用ブラケット（2個）

製品仕様 — スリング用
ZAtopx対応のベルト式吊り具用偏向プーリー。プーリ径100 mm、ベルト幅30 mm用に設計。2本〜5本のベルトを収容可能に構成可能。最大軸荷重：2,500 kg。高荷重対応の鋼製構造と溝付き玉軸受を採用。

納品内容 — スリング用

• 軸
• スリーブ
• 溝付き玉軸受を備えた鋼製偏向プーリー
• 軸保持プレート

技術仕様

• 搬送ケーブル用径範囲：120 mm〜520 mm
• スリング用径（ZAtopx対応）：100 mm
• 材料：搬送ケーブル用はプラスチックバリエーション、スリング用は鋼製バリエーション
• 軸受タイプ：溝付き玉軸受（長寿命・低騒音の高品質）
• リム幅、溝半径、溝数の構成が可能
• ベルト幅（スリング）：30 mm
• ベルト本数（スリング）：2〜5本に構成可能
• 最大軸荷重（スリング）：2,500 kg
• 典型的な納品品目：軸、軸保持プレート、スリーブ、固定ネジ、ワッシャー、スペーサースリーブ
• 利用可能なオプション：固定ブラケット（2個）
