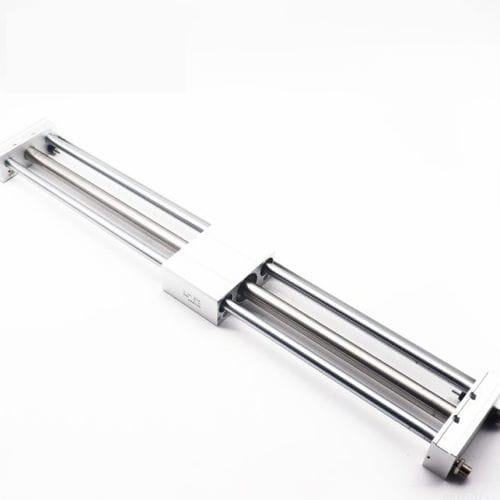

空圧シリンダ RMTL16-500SAロッドレス電磁ピストン複動式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- 技術
- 電磁ピストン, ロッドレス
- 構成
- 複動式
- その他の特徴
- コンパクト, 調整可能低下機能, ガイド付き, ガイド, 衝撃緩衝付, 電磁連結式
- ストローク
500 mm
(19.685 in)- ボア径
16 mm
(0.63 in)
詳細
短い説明
技術表
仕様 / 技術仕様
- RMTLシリーズ ガイド付ロッドレスシリンダ RMTL16-500SA
- 本マグネティックシリンダは、環状磁石を備えた可動ピストンを持つ空気式ロッドレスシリンダです。可動キャリッジにも磁石が装備され、キャリッジとピストン間で磁気結合を行います。キャリッジはメインチューブに沿って自由にスライドします。
- キャリッジとピストンの隔離により防塵性を確保しています。
- 設置面積がコンパクトです。
- 両端に非調整式のゴムバンパおよび調整可能な空気クッションがあり、スムーズな動作を実現します。ショックアブソーバ使用時はクッション性が向上します。
- ダブルガイドにより高精度を確保し、横荷重や偏心荷重に耐えます。
技術表
- 型式: RMTL — ガイド付ロッドレスシリンダ（磁気結合 / ボールベアリング）
- 内径: 16 — 16 mm
- ストローク: 500 — 500 mm
- マグネット: S — マグネット付
- クッションタイプ: A — 2個のショックアブソーバ付
- ネジ形状: – — M5
- ポートサイズ: – — M5X0.8
- 作用形式: – — ダブルアクティング
仕様 / 技術仕様
- 型式: RMTL
- 内径: 16 mm
- ストローク: 500 mm
- マグネット: マグネット付 (S)
- クッションタイプ: 2個のショックアブソーバ付 (A)
- ネジ形状: M5
- ポートサイズ: M5X0.8
- 作用形式: ダブルアクティング
- 品番 / SKU: RMTL16-500SA
