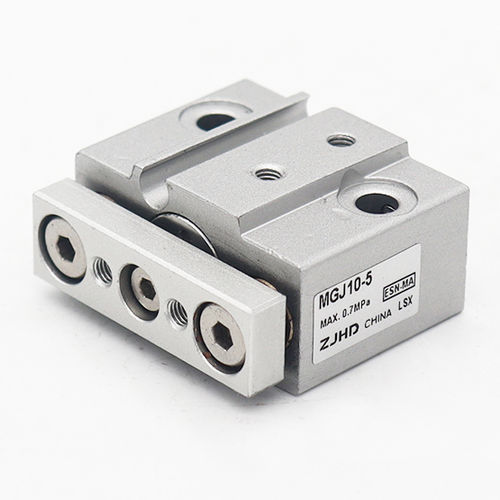

空圧シリンダ MGJ10-5ガイドピストン ステム複動式インデックス
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- 技術
- ガイドピストン ステム
- 構成
- 複動式
- 用途
- ロボット用, マテリアルハンドリング用, インデックス
- その他の特徴
- コンパクト, 一体型, 外部誘導, 超小型
- ストローク
5 mm
(0.197 in)- ボア径
10 mm
(0.39 in)
詳細
製品概要
技術仕様
B2B向けの用途と利点
- ZJHD MGJシリーズ 小形ガイドロッドシリンダー、型番 MGJ10-5
- ボア: 10 mm — 標準ストローク: 5 mm
- 回転防止用のガイドロッドを備えた両動コンパクトシリンダー
- ストローク5 mmでもオートスイッチを2個取り付け可能
- 配線/配管が一方向に集約されている設計；回転抑制精度：±0.1°
技術仕様
- モデル: MGJ（両動）
- 型番/SKU: MGJ10-5
- ボアサイズ: 10 mm
- シリンダーストローク: 5 mm（標準）
- マグネット: なし
- 全長: 23 + ストローク mm（参照 MGJ6）
- 幅: 29 mm（参照 MGJ6）
- 高さ: 14.5 mm（参照 MGJ6）
B2B向けの用途と利点
- 位置精度が求められるコンパクトな産業用駆動での回転防止に適した設計
- 短いストロークでもオートスイッチを2個搭載でき、センサ取り付けが容易
- 配線/配管の集約により組立時間と配線経路の複雑さを低減
- 自動化機械、ピック＆プレース装置、インデックス機構に適合
