ホール効果電流センサー ZED24

DINレール精密アナログ

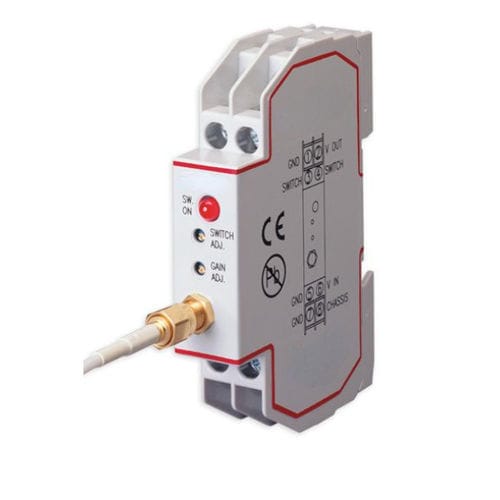

変位測定システム ZED24型は非接触アナログ近接測定システムです。このシステムは従来のコルピッツ発振回路で動作します。この低コストで使いやすいシステムは、導電性ターゲットの精密な静的・動的測定に利用できます。ZED24システムは、ケーブル一体型センサーと信号調整用エレクトロニクスモジュールの2つのサブアセンブリーで構成されています。24Cと24CMの2つの標準センサー構成があります。 ZED24 エレクトロニクスは DIN レールマウントの筐体に収納され、+12 Vdc ～ +24 Vdc の入力電源と可変電圧およびスイッチ出力用の端子接続を備えています。このシステムには、24Cまたは24CMの2種類の生産用センサーが標準装備されています。これらのセンサーはいずれも205°C（400°F）までの連続動作に対応しています。 これら2つのセンサーの選択された性能データと寸法はデータシートに示されています。ご要望に応じて、その他のセンサー構成も可能です。 主な特長 卓越した精度：静的分解能12マイクロインチ 鉄ターゲットで優れた性能 DC12～24ボルトの可変電圧入力 コンパクトで堅牢な電子機器とセンサー 最大22ボルト出力（24 Vdc入力時）のゲイン調整可能 プロセス制御用高速（10KHz）レベル調整可能スイッチ出力 非常に低いスイッチングヒステリシス、鉄ターゲットでは1%未満 RoHS対応 DINレール構成 CE準拠 オプション アプリケーションの正確なニーズを満たすために、標準システムをカスタマイズするための多くのオプションが用意されています。最も一般的なものは、センサーケーブルと特殊校正です。
