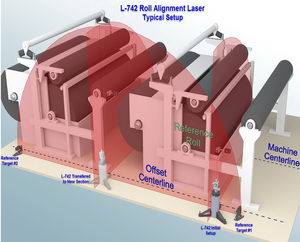

幾何学調整システム

... 工作機械の直線/回転軸の誤差測定とアライメント調整 XK10 アライメントレーザーシステムは工作機械の直線軸および回転軸の幾何誤差の測定を目的として開発されました。XK10 工作機械用フィクスチャーキットと組み合わせることで、ダイヤルゲージ、オートコリメータ、測定治具といった従来の方法に比べてより速くより簡単に測定を行えます。直線軸の真直度や直角度、平面度、水平度および回転軸の主軸方向や同軸度の精度調整に使用できます。 機械の製造時やメンテナンス時、現場サービス時に幾何誤差や回転誤差を測定することで、最適なパフォーマンスを確保するための機械軸のアライメント調整が正確にできるようになります。これにより、機械組付けの効率化や定期メンテナンスや衝突が起こった後の現場サービス時間の削減につながります。 ...

... Easy-Laser® XT770 Shaftを使用すると、ほとんどの機械タイプであらゆる種類の測定とアライメントの問題を解決できます。このシステムで以下のことが可能です： 機械のアライメント ベースのねじれをチェック ベアリングの遊びチェック ソフトフットのチェック 経時的な機械の動きを測定する 情報 Easy-Laser XT770 Shaftを使用すると、水平および垂直/フランジ取付け機械のシャフトアライメントを実行し、無制限の数の機械でマシントレインをアライメントすることができます。また、土台のねじれ、ソフトフット、ベアリングクリアランスなども測定できます。 2軸PSD(位置検出器)により、測定ユニットをどの位置に置いても、機械の垂直方向と水平方向の調整を同時に行うことができます。私たちはこれを360°ライブ調整と呼んでいます。 XT770では、連続スイープやマルチポイントなど、いくつかの異なるシャフトアライメント測定方法を選択できます。これにより、完璧な測定結果を得るために必要な柔軟性が得られます。測定方法の詳細については、「機能」タブをご覧ください。 ダイナミック測定 EasyTrendプログラムにより、運転中の機械の動きを経時的に追跡することができます。これは、例えば熱膨張やパイプのひずみの問題をチェックする場合に便利です。このタイプの測定には特別なDMブラケットが必要です。動的測定についてもっと読む。 XT770によるボアアライメント ボアセンタープログラムは、ボアブラケットキット（付属品）およびXT24レーザートランスミッターとともに使用します。XT770システムに付属のXT70-Mユニットをディテクターとして使用するか、XT9ディテクター（付属品）にアップグレードして小径を測定することができます。 ...

... XT770 Shaft+GEOシステムには、マシンの設置と稼働に必要なすべてのプログラムと機能が搭載されています。XT770 Shaft+GEOは、標準のXT770 Shaft+GEOと比較して、レーザー発信機が独立しています。XT770 Shaft+GEOでは、以下のことが可能です： 機械のアライメント ソフトフット検査 ねじれと平坦度のチェック 真直度のチェック 経時的な機械の動きを測定する XT770 Shaft+GEOを使用すると、水平および垂直/フランジ取付け機械のシャフトアライメントを実行し、無制限の数の機械でマシントレインをアライメントすることができます。また、土台の真直度、平坦度、ねじれ、ソフトフット、ベアリングクリアランスなども測定できます。 2軸PSD(位置検出器)により、測定ユニットがどの位置にあっても、機械の垂直方向と水平方向の調整を同時に行うことができます。 連続スイープやマルチポイントなど、5種類のシャフトアライメント測定方法から選択できます。これにより、完璧な測定結果を得るために必要な柔軟性が得られます。測定方法の詳細については、「機能」タブをご覧ください。 幾何学測定用レーザートランスミッター このシステムには、レーザートランスミッタXT20またはXT22が搭載されており、最高の信頼性と精度で平面度や真直度を測定できます。 XT20は、機械据付時の平面度や真直度、機械加工部品の表面平坦度のチェックに最適です。 XT22は、レーザービームをレーザー面に垂直に向けることもできます。形状測定のオプションが増え、さらに高い精度と精度が得られます。 トランスミッターの詳細 ...
