ピンの速度: 15,000, 24,000 rpm
出力: 11.4, 12.1, 15 kW
X軸移動距離: 402 mm
... 高い精度が要求される複雑な工具を大量生産するメーカーにとって、シュッテは新たな基準を打ち立てます：革新的でコンパクトな 105linear 研削盤は、小さな設置面積で高い生産性、短いサイクルタイム、永続的な精度を実現します。これは、革新的な軸配置によって最大限の精度を保証する特殊な運動学によって可能になりました。スケーラブルな自動化ソリューションとインテリジェントな追加オプションにより、本機は生産要件に正確に適応します。 105リニアのインテリジェントな軸配置は、高精度マシンのための理想的な条件を作成します。ユニークなコンパクト設計は、最高の静的、動的、熱的安定性と最小限のパワーフロー、ダイナミックに動くマス、効果的なレバーアームを保証します。 最高の静的、動的、熱的安定性 最小限のパワーフロー、最小限の動的可動質量、短いレバーアーム バックラッシュのないダイレクトドライブが全軸のダイナミクスと精度を保証 X、Y、Z軸の磨耗のないリニアモーターが常に一定の品質を保証 主要軸の極めて高い速度と加速度プロファイル 1台で2役 ...
出力: 0.8 kW
... 平面ナイフ用研削盤。 研削砥石の自動供給。 ベースと冷却システムが含まれています。 研削作業中の振動を吸収する非常に強いフレーム。 ナイフ長さ: KG 650-> 650 mm、KG 850-> 850 mm ナイフ幅 [最小 — 最大]: 10 — 35 mm 研削角度 [最小 — 最大]: 0°-45° ホイールモーター出力: n° 1 x 0.75 kW 給餌モーター出力: n° 1 x 0.09 kW ポンプモーター出力: n° 1 x 0.06 kW ホイールグラインダー寸法 ...
ピンの速度: 60,000 rpm
出力: 5 kW
X軸移動距離: 1,000 mm
... M600は、従来の治具研削方法を総合的に理解した上で開発され、今日の最先端技術、システム、材料、精密工学を駆使して、一から設計・製造されています。 高速精密スピンドル 5 kW (1.2 Nm)の連続出力を持つ60,000 rpmの高速精密スピンドルは、多様な研削アプリケーションをサポートします。HSK-E25ツールインターフェースとの組み合わせにより、高い加工安定性を実現し、超精密ジグ研削加工を可能にします。 光造形ベースプレート工具 8キャビティ光学金型プレートの遊星研削精度 Stavax ...
軸間距離: 500, 800, 1,400 mm
... 航空機エンジンのHPCおよびHPTローターの研磨、ガスタービン用ローターの研磨 REFORM高速グラインダーは、3つの異なるサイズが用意されています。 この機械の基本原理は、研削・測定サポートとワークの停止を移動させることです。 利点 リフォーム高速グラインダー このリフォーム研削盤は実績のあるモジュールで構成されています。特殊な機械を使った研削の分野での長年の経験が、機械構造などの研削技術の最新の状態を保証します。 ここで注目していただきたいのは、本機にはローターの可動式テーブルがないということです。 私たちの機械では、ローターは固定されていますが、研削ユニットと測定ユニットは移動可能です。 この機械のすべてのコンポーネントは、有名なドイツのメーカーのものです。ほとんどのスペアパーツは、お客様のローカル市場でも入手可能です。 この機械は、高速ローターブレードチップ研削用に特別に設計されているため、以下のような利点があります。 - ...
Precision Surfacing Solutions GmbH & Co. KG
ピンの速度: 0 rpm - 4,000 rpm
出力: 15 kW
... CNC垂直型ギアフォーム研削盤 マトリックス工作機械（コヴェントリー）リミテッドは1913年以来存在し、様々な研削盤を生産してきました。 初期の頃に手動機だったこのindudedギア研削機. モデム技術の私たちの過去のexérienceとintégrationと組み合わせることで、マトリックスは垂直ギアフォーム研削機モデル「MVGG-OBOO」を導入することを喜んでいるが、このマシンはホブカッターを研削することができます。 「MVGG OSOOコーンはFAN UC制御システムを標準装備し、高速研削スピンドルと組み合わせることで、マトリックスが開発したインテリジェントな会話型Windowsソフトウェアにより、歯の輪郭と研削パラメータに必要な高い柔軟な出力が得られます。 ...
ピンの速度: 0 rpm - 900 rpm
出力: 5 ch
軸間距離: 25 in
... ウェルドンミダスシリーズのCNC円筒研削盤は、センター間またはチャッキングモードでの高生産性を満たすように設計されています。これらの機械はまた、最小限のセットアップで様々な部品構成を研削する柔軟性を提供します。回転軸とリニア軸は、空気中の汚染物質から密閉されており、超硬およびセラミック研削アプリケーションで比類のない長寿命を実現します。 ウェルドン・ミダス研削盤は、ストレート、アンギュラー、タレットタイプのホイールヘッドがあり、外径、ショルダー、フェース、テーパー、Rを研削することができます。適切に装備されたウェルドン・ミダスは、CBN砥粒を使用した高速「ピール」研削に最適です。さらに、プログラム可能な「C」軸パッケージは、非円形研削アプリケーションに対応します。 代表的なアプリケーションには、ベアリングシャフト、ギアシャフト、スピンドル、油圧スプール、クランクシャフト、カムシャフト、ホイールハブ、大型ブッシュなどがあります。 ミダスシリーズによる炭化ケイ素（SiC）研削 当社のミダスシリーズは、多くのオプションで構成できるため、SiC研削に理想的な機械です。これらの機種は、過酷な環境と厳しい材料で長期間の性能を発揮するように設計されています。 ミダスシリーズは、ブール面と直径用のアングル砥石とストレート砥石を含む回転タレットを備えています。 プログラム可能なC軸オプションにより、ブールのX線砥粒角度に基づいて一次および二次位置の平坦部を研削することができます。また、搭載されたレニショープローブにより、角度と寸法を検証することができます。垂直スピンドルオプションを使用すると、一部のSiCブールのアプリケーションで必要とされる水平ノッチを作成できます。 ...
出力: 3 kW
... レバー式 AL100U-01は、Ø20mmからØ76.1mmの材料を研削することができます。 回転可能なクランプ付きの複合スライドとキャリッジは、機械が30° から90° の間の任意の角度ですべてのパイプセクションを研削できるように、継続的に調整可能です。 ALMI AL100U-01は、壁の厚さの範囲を有する正方形、長方形および円形パイプを研削するために使用することができ、すべての慣習的なタイプの材料に適しています。 ALMIのベルトテンションシステムは、研削ベルトの張力を簡素化します。 ...
ALMI Machinefabriek BV
ピンの速度: 0 rpm - 1,000 rpm
出力: 1.8, 2.2 kW
X軸移動距離: 400 mm
... EGM高速ボックスタイプドレッシング機能により、ホイールドレッシング時間を大幅に短縮。 作業者がドレッサの仕様とプロファイルの形状データを入力することで、最適なドレッシングパスを作成する機能です。 標準付属品 制御システム三菱M80またはファナック0i-TF、10.4インチスクリーン 3方向ドレッサスタンド×1セット、ダイヤモンドドレッサ×3個 砥石軸面検出・衝突制御システム（電流表示器） グリース式砥石軸：(8,000~50,000RPMから2本選択) 油圧8インチ3爪チャック（ソリッドローリーシリンダー付） MPGハンドホイールEGI ...
E-tech Machinery
ピンの速度: 5,300 rpm
... 3mm-13mm SG 高速ドリル ESS 7572P 再研磨、角度 135°用 正確な研削結果、0.02mm以内の精度保証 操作が簡単、10秒以内にドリルを研削。 特殊設計高精度合金鋼コレット 正確な研削消費0.2ミリメートル 高効率DCモータ 安定した品質のダイヤモンドダスト砥石 配慮されたデザイン、見えないツールボックス、繊細でフレンドリーな使用 重量8.1kgのポータブル設計。 ...
軸間距離: 2,500 mm
... この機械は主に平面とテーパーの包囲されたトロイダルウォームを研削するために使用されます。 NCシステム構成 プログラム可能な軸は以下の通りです。 X軸：砥石台のクロスフィード、砥石目盛フルクローズ Y軸：研削アタッチメントの高速調整（砥石目盛フルクローズ Z軸：テーブル長手方向移動（グレーチングスケール全閉 A軸：フル・クローズド・ループの角度エンコーダによるヘリックス角度の調整 軸B：ホイールヘッドの旋回、フル・クローズド・ループの角度エンコーダ付き 軸C：C軸：ワークスピンドルの回転（フルCNC角度エンコーダ付き ウォームの逃げ面研削は、X、Z、B、Cの各軸の同期動作によって行うことができます。 加工精度 エンベロープトロイダルウォームの精度は5級。 技術的特徴 1、仮想中心距離の原理を応用し、パラメータ設定により中心距離と基準円の調整が可能。 2、1回のセットアップで2つのフランクを研磨することができる。 3、すべての調整はサーボ軸で行われるため、迅速、正確、簡単。 4、ターンテーブルのサーボ軸も螺旋角度の調整軸もトルクモーターで直接駆動されるので、精密で長寿命です。 5、永久磁石モーターを内蔵した強力な砥石軸と、振動の少ない精密な砥石バランスにより、優れた表面品質が得られます。 6、アライニングプローブにより、トロイダルウォームの中心面における軸方向位置が自動的に決定される。 ...
ピンの速度: 10 rpm - 200 rpm
... 両サイド切込スライド仕様はバー材研磨を適用します。研削台固定仕様により剛性強化で加工精度と安定性を向上。 高精度・高剛性なフルスペック4軸センタレス研削盤。 機械のベッド、リブ等を最適に配置、剛性が高く精度が安定する形状。 超精密複列円筒コロ軸受を採用した剛性の高い完全片持式主軸。 両サイド切込スライド仕様も停止研磨対応し、多様な高速ローダーを搭載可能。 高い操作性を実現。ワーク供給装置と検寸装置を搭載可能 ...
Palmary Machinery
出力: 13 W

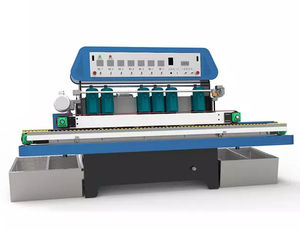

... 横型ガラス開先エッジ研削盤 1.1年保証 2.モーターの寿命20年 3.砥石の寿命3000m 4.ガラスシート、セラミックタイルに対応 5.柵は鋳鉄であり、機械ボディ鋼板は溶接なしで統合されます 横の斜角が付く機械は新しいタイプのガラス深い処理装置です。それは従来のガラス鎖の運搬方法を変え、縁取りの精密を非常に改善する同期ベルトの運搬の方法を採用します。この機械に密集した構造、適度なレイアウトおよび調和のとれた出現があります。それは制御システム、粉砕システム、締め金であり、運搬システム、冷却装置および受け入れシステムである ...
Qingdao TOYO Industry Company
... こうきょうせいぶつかんりそうち 高速研削盤HGSは、主にポンプローターのスロットの研削に使用されます。0.5～2.0mmのスロット幅を、パッケージのクランプと自動アンロードとローディングにより、高効率で生産することができます。プロセス中の測定制御により、スロット幅の公差を確実に維持します。 HGSでは、ノンドレスのCBNプロファイル研削砥石のみを使用しています。 ...
... LiSECのKSD-Aは、ガラスエッジのシーミングやグラインディングなど、ガラスエッジ加工用の周辺砥石を備えた、現在最速の縦型シーミング・グラインディングマシンです。この機械は、大規模な加工の柔軟性と安定した信頼性の高い高品質を兼ね備えています。数十年にわたるガラスエッジの経験と新境地を切り開く勇気を持つKSD-Aは、ガラスエッジ加工の未来を定義する技術的なランドマークでもあります。 KSD-A型機-常に完璧なシーム品質 このシーミングマシンは、破損しやすいガラスに対しても完璧な品質を提供します。その革新的なLiTECスライダー技術により、ツールは100％自己制御され、ガラスシート上で完璧な結果を得ることができます。この機能により、幾何学的な不正確さにもかかわらず、完璧なシーム品質が保証されます。さらに、このシーム加工機は、どんな状況にもシームレスに適応する自己位置決め研磨ツールにより、ガラス板の取り扱いに優れています。 ...
出力: 15 kW - 75 kW
研削砥石の直径 : 300 mm - 800 mm
... 適用分野：
PNMFシリーズのステンレス製ディスク式粉砕機は、PE、HDPE、LDPE、PVC、PP、PS、ABS、EVA、PET、ナイロン等の熱可塑性樹脂の連続粉砕処理向けに設計されています。マスターバッチ製造、コンパウンド、リサイクル工程で20〜120メッシュの出粉が必要な用途に適します。
製品説明：
PNMFは、垂直に固定された摺動ディスクと同心の高速回転ディスクにより遠心粉砕を行います。機体および処理室は304ステンレス製で鉄粉の混入を防ぎます。粉体はブロワで搬送されサイクロンで回収されます。ディスク径は300〜800mmで、ワンピース刃やセグメント刃など材料特性に合わせたモジュール構成を選択できます。
構成部品：
- 振動給料器：均一な給料を行い、強力な磁石で金属異物を捕捉します。
- 304ステンレス粉砕室：鉄粉混入を防ぎ、粉体の品質を保持します。
- 一体型粉砕刃：高硬度で大きな切削力。材料に応じたカスタム対応可能。
- セグメント刃：再研磨が可能で運用コストを低減。分割刃対応モデルあり。
- 温度制御：噴霧ノズル、ソレノイド弁、サーモスタットを備えた強化冷却装置で自動給料制御を実現。
- 振動ふるい：目合に合わせて設置し、連続生産の自動選別と交換が容易。
- バッグ式集塵機：設置面積が小さく経済的。排出基準が厳しい場合はパルス集塵機を選択可能。
- インテリジェント制御：簡単操作で生産状況に応じた調整が可能。
オプション部品：
- 磁気フィルターフレーム
ピンの速度: 500 rpm - 4,000 rpm
出力: 2.2 kW
... 2016年に発売されたRG9Aは、炭化物、セラミック、PCD、PcBNなどの硬い材料と超硬い材料の両方を扱う工具メーカーの高度な要求を満たすように設計された全自動の高精度研削盤です。 75年にわたるダイヤモンドおよび関連材料の研削・研磨用機械の設計経験を活かし、RG9Aの構造は、高速研削時間と2μmの公差までの再現性のある精度を保証します。設計・製造されたホイールスピンドルは、動的にバランスが取れており、脆くデリケートな工具材料のエッジチッピングを最小限に抑えます。また、閉ループフィードバックを備えた超高速ビジョンシステムにより、サイクルタイムを最小限に抑え、最大のスループットを実現します。 RG9A ...
出力: 7.5 kW
... 本物の工具機械です。この機械は、数値制御による研削加工とフルーティング加工を組み合わせた最新世代の機械です。人間工学、安全性、高速かつ正確な作業サイクル、清掃やメンテナンスの軽減、信頼性、習得しやすい機械の使い方、これらがこの機械の基本にある主要なコンセプトです。 - 人間工学、安全性、高速かつ正確な作業サイクル。 - 清掃やメンテナンスの軽減。 - 信頼性が高い。 - 機械の使い方を簡単に覚えることができる。 これらの主要なコンセプトが、この新しく設計された工具機械のベースとなっています。 Ocrim ...
