動作圧: 0 bar - 20 bar
操作温度: -30 °C - 200 °C
... ダイナミックシングルカートリッジシール、スラリーポンプ用の堅牢なソリューションです。 LATTYSEALISシングルカートリッジシールは、クエンチオプション付きのバランス型シングルエフェクトシールです。このシンプルなカートリッジシールは、アルミナ、リン酸塩、研磨剤、接着剤、結晶化しやすい製品、腐食しやすい製品など、シールが難しい製品でも最適なシールができるように特別に設計されています。LATTYSEALISメカニカルシールの特徴は、エラストマーで覆われたスチール製コアから成るメンブレンです。この被覆により、化学的・機械的摩耗を防止します。シンプルで堅牢なカートリッジシールです。洗浄や外部潤滑が不要。組み立ても簡単です。シールされる製品に接触する部分には、表面カバー（耐摩耗保護）が施されています。回転方向に依存しない既存のカートリッジとクエンチタイプは、すぐに組み立て可能。セミダイナミックOリングの付着による表面ブロッキングがない。 摩擦面：ニッケル含浸タングステンカーバイド(U2), ...
動作圧: 0 bar - 25 bar
操作温度: -20 °C - 180 °C
... シングルバランスメカニカルシール LATTYseal B 18212は、その強度と信頼性から過酷な用途に適しています。過大寸法の円筒形スプリングと、炭化ケイ素U6、または最も困難なケースには炭化タングステンとニッケルバインダーU2を使用した摩擦面により、非常に過酷な用途でその性能を実証している完全なバランス型メカニカルシールです。非常に過酷な環境下でもその性能を発揮する完全なバランス型メカニカルシール。 摩擦面：純炭化ケイ素 (U6U6 V) ...
動作圧: 10, 12 bar
操作温度: -20 °C - 150 °C
... PLシリーズは、高合金金属シールの代用が不可能な腐食性の高い化学薬品に使用される、非金属接液部を持つシングルおよびデュアルカートリッジシールで、事前に設計されたものです。 PLシリーズは、全体的に高級素材を使用しています。スリーブは新グレードの炭素繊維強化PTFEで製作されており、PTFEの優れた耐薬品性と安定した機械的特性を備えています。また、PTFEライナーは316SSのグランドを保護し、交換可能であるため、メンテナンスコストの低減につながります。スプリングとピンは、目詰まりやケミカルアタックを防ぐために製品から分離されています。 一般産業 パルプ・製紙 鉱業 鉄鋼・一次金属 食品・飲料 トウモロコシ湿式製粉およびエタノール その他の産業 化学物質 基礎(有機・無機) スペシャリティ（ファイン＆コンシューマー） バイオ燃料 医薬 水 水管理 廃水 農業・灌漑 洪水防止システム 石油・ガス 上流工程（探鉱・生産 下流工程 電力 原子力 従来型蒸気 地熱 コンバインドサイクル 集光型太陽熱発電（CSP） バイオマス・廃棄物 ...
動作圧: 0 bar
操作温度: -20 °C - 100 °C
... 特徴 アンバランス 回転方向に依存しない メリット 静止したスプリング 省スペース 摩擦によるトルク伝達 製品から保護されたスプリング 簡単な取り付け 動作範囲 軸径：d1＝...65mm（2.56インチ） 圧力：p1 = 0.3 bar (4.35 PSI) 温度 T = -20 °C ～ 100 °C (-4 °F ～ 212 °F) 摺動速度： vg = 10 m/s (33 ft/s) 材質 シール面カーボングラファイト樹脂含浸(B) 二次シール：NBR（PNBR（P） スプリングCrNi鋼（F） 金属部品。CrNi鋼（F） 推奨アプリケーション ...
EagleBurgmann
動作圧: 16 bar
操作温度: -40 °C - 220 °C
... 外部構成 バランス型 回転方向独立型 圧力方向に依存しない 利点 頑丈で取り付けが簡単な設計 スプリングが製品から保護されている 製品側に金属部品がない グランドパッキンの交換が簡単 動作範囲 シャフトの直径 d1 = 15 ... 300 mm (0.59" ... 11.81") 温度 スライド速度： vg = 20 m/s (66 ft/s) 材料 シール面 材質：シール面：炭化ケイ素（Q2）、CrMo鋳鋼（S) シート: カーボン グラファイト樹脂含浸 (B), シリコン カーバイド (Q2) セカンダリーシール EPDM ...
EagleBurgmann
動作圧: 25 bar
操作温度: -40 °C - 220 °C
... 定置型スプリング バランス型 回転方向に依存しない 圧力方向に依存しない メリット アンバランスシールの設置スペースでバランスシール可能 スプリングが製品から保護されている セラミックに適したデザイン 滑らかな外形 動作範囲 シャフト径: d1 = 18 ... 300 mm 圧力: p1 = 25 bar (363 PSI) 温度：t = -40 ... 220° C ( -40 ... 428° F) 滑り速度：vg = 20 m/s (66 ft/s) 材料 シール面シリコンカーバイド (Q1, ...
EagleBurgmann
動作圧: 4 bar
操作温度: -20 °C - 90 °C
... ゴムベローズメカニカルシール アンバランス型 シングルスプリング 回転方向に依存しない 静止設計 利点 インチサイズの静止型メカニカルシールです。このタイプのメカニカルシールは、世界中に普及し、その品質は他の追随を許さないレベルに達しています。BT-A2は、オールカーボンまたは高品質樹脂含浸カーボン、酸化アルミニウム96％、固定式で、ゴムベローズはカラーに接着されているのが特徴です。静的空気圧テストは100％の生産に。スイミングプール用ポンプに最適なソリューションです。 動作範囲 シャフト径: d1 ...
EagleBurgmann
動作圧: 6 bar
操作温度: -20 °C - 120 °C
... ゴムベローズメカニカルシール アンバランス型 シングルスプリング 回転方向に依存しない 軸方向の取り付け長さが短い 利点 年間数百万台生産される大型冷水ポンプ用のメカニカルシールです。BT-ARの成功は、幅広い用途、短い軸方向長さ（これにより、より経済的なポンプ構造と材料の節約が可能）、そして最高の品質/価格比によるものです。ベローズの弾力性により、より堅牢な動作が可能になりました。 BT-ARは、製品媒体が潤滑性を確保できない場合や、固形分の多い媒体をシールする場合、タンデムまたはバックトゥバック配置のマルチシールとして使用することも可能です。ご要望に応じて設置方法のご提案も可能です。 使用範囲 シャフト径: ...
EagleBurgmann
動作圧: 12 bar
操作温度: -20 °C - 120 °C
... ゴムベローズメカニカルシール アンバランス シングルスプリング 回転方向に依存しない メリット BT-PNは、大形メカニカルシールで、シンプルかつ効果的なデザインで、組立が簡単です。特殊なスプリング配列により、軸方向の取り付け長さを短くすることができます。この利点は、最大12bar(174PSI)までの高い使用圧力能力と組み合わされています。スプリングは、トルク伝達の心配がありません。 動作範囲 シャフトの直径 d1* = 8 ～ 40 mm (0.31インチ ～ 1.57インチ) スライド速度: ...
EagleBurgmann
動作圧: 20 bar - 25 bar
操作温度: -40 °C - 220 °C
... デュアルシール カートリッジ バランス型 回転方向に依存しない 二重圧力バランス ポンプ装置一体型 偏心ネジポンプ用（-Vario）、ガス潤滑式（-GSDN）のバリエーションがあります。 利点 標準化のための理想的なシール パッキン交換、レトロフィット、OEMなど汎用的に使用可能 シール室の寸法変更が不要で、ラジアル方向の取り付け高さが小さい。 O-リングの動的負荷によるシャフトの損傷がない。 長寿命 組立時の汚れによる損傷なし 組立て済みユニットによる簡単な取付け ポンプ設計への個別適合が可能 お客様独自の仕様にも対応可能 動作範囲 シャフトの直径 d1 ...
EagleBurgmann
動作圧: 12 bar - 25 bar
操作温度: -40 °C - 220 °C
... シングルシール カートリッジ バランス型 回転方向に依存しない シングルシールは接続なし（-SNO）、フラッシュ（-SN）、リップシール（-QN）またはスロットルリング（-TN）と組み合わせたクエンチ付きがあります。 ANSIポンプ（例：-ABPN）、偏心ネジポンプ（-Vario）用の追加型があります。 利点 標準化のための理想的なシール パッキン交換、レトロフィット、純正品に汎用的に使用可能 シール室の寸法変更が不要（遠心ポンプ）、ラジアル方向の取り付け高さが小さい。 O-リングの動的負荷によるシャフトの損傷がない。 長寿命 組立て済みユニットによる簡単な取付け ポンプ設計に合わせた個別対応が可能 お客様独自の仕様にも対応可能 動作範囲 Cartex-SN, ...
EagleBurgmann
動作圧: 12 bar - 25 bar
操作温度: -40 °C - 220 °C
... シングルシール 標準タイプ（Cartex-ASPN）とビッグボアタイプ（Cartex-ABPN）のシーリングチャンバーがあります。 カートリッジ バランス型 回転方向に依存しない シングルシール、フラッシュ（-ASPN, -ABPN）、リップシール（-ASQN, -ABQN）またはスロットルリング（-ASTN, -ABTN）と組み合わせたクエンチ付き。 利点 ANSIプロセスポンプに最適です。 パッキン類の交換、改造、純正品への適用が可能です。 標準化のためのシール シール室の寸法変更が不要で、ラジアル方向の取り付け高さが小さい。 O-リングの動的負荷によるシャフトの損傷がない。 長寿命 取り付けの失敗がなく、費用対効果が高い 組み立て時の汚れによるダメージがない 組み立て済みユニットによる簡単な取り付け（ダウンタイムの短縮） 動作範囲 カーテックスASPN、-ABPN、-ASTN、-ABTN、-ASQN、-ABQN シャフト径: ...
EagleBurgmann
動作圧: 25 bar
操作温度: -20 °C - 170 °C
... 段付きシャフト用 バランス型 回転式スプリング シングルまたはダブルシール 標準はU溝、V溝はオプション（回転方向による） ガス潤滑式 バッファーの圧力損失が発生した場合、開口しません。圧力が逆転した場合、自己閉鎖します。 利点 無接触動作、摩擦なし 硬質・軟質材料の組み合わせで差圧不要 API682に準拠した封じ込め用シールとして使用可能 使用可能範囲 シャフトの直径 d1 = 28 ... 125 mm (1.10" ... 4.92") 摺動速度 vg = 4 ... 25 m/s (13 ...
EagleBurgmann
動作圧: 1 bar - 150 bar
操作温度: -50 °C - 300 °C
... メカニカルシールは、化学プロセス産業において重要な役割を担っています。これらのデバイスは、圧力下でのミキサーサービス中に製品の漏れや有害物質の排出を防止します。メカニカルシールの寿命はミキサーの設計と密接な関係があるため、当社のエンジニアは、最も完全なサービスとサポートを提供するために、すべての主要なメカニカルシール会社の協力を得て、常に新しい改良されたシールの配置を研究しています。 ZUCCHETTIは、インペラーから発生する動的な油圧力に負荷をかけるために、適切な軸受を備えたメカニカルシールカートリッジを設計・実現します。メカニカルシールのエレメントは、国際的に最も優れたシール会社から選定されます。 メカニカルシールカートリッジは、以下の付属品と一緒に提供することができます。 ...

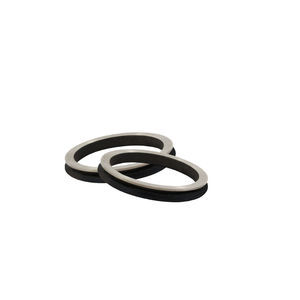

... MATERIALS: - スチール／NBR - ニットハードキャスト/NBR DESCRIPTION 回転運動用のアキシャルシール。 苛酷な環境、過酷な条件下での 砂、泥、石、土などが存在するところ。 を使用すると、かなりの摩耗を伴います。 2つの同じ金属製のリングで構成されています。 を挟んで対向している。 2つの独立したハウジングに取り付けられています。リングは Oリングでハウジングの中心を固定しています。片方 リングはハウジングの中で静止していますが、もう一方のリングは はハウジングと一緒に回転する。 応用例 キャタピラトラック車、ディガー、ブルドーザー。 大型トラック、農作業機、トンネル掘削機 ミキサー、攪拌機、風力発電所、ローブポンプなど 高粘度流体用、ヘリカルスクリューポンプなど。 ...
