工具調整タッチプローブ

Primo™ ラジオパーツセッターとは Primo ラジオパーツセッターは、自動ワーク芯出しに使用するタッチプローブです。機械加工プログラムの位置決めの基準となる正確なワークの位置を算出します。 Primo ラジオパーツセッターには下記のようなメリットがあります。 手作業に比べて、ワーク芯出しの所要時間を最大 90% 短縮 ワークオフセットを自動的に更新 手作業で発生していた誤差やワーク芯出しでのばらつきを排除 ...

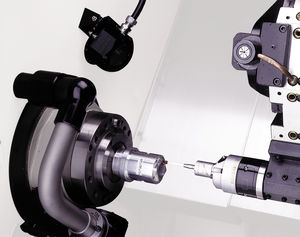

旋盤や複合加工機などの極めて過酷な環境でも工具計測可能な堅牢設計 インテリジェントなプロセスコントロールが、品質の向上と能力と処理量の拡張を求める現代のものづくりに重要です。 APCA-45 および APCS-45 工具計測プローブは、旋削加工や複合加工における工具計測の自動化を実現します。取得した計測値は、初回の工具設定、工具交換時そして工具摩耗、工具折損および熱膨張のモニタリングに活用できます。

NC4 非接触式ツールセッターシリーズは、高精度かつ高速の工具計測/工具折損検出を実現し、あらゆる工作機械でのプロセスコントロールに貢献します。 加工工程での形状寸法の精度は、工具サイズの偏差や工具の振れ、工具折損など、さまざまな要因に依存します。 このような要因は、レニショーの NC4 システムを使用することで制御できるようになります。そして、さまざまな工具を加工時の送り速度や回転速度で計測できるようになります。また、小径工具や折れやすい工具にとって重要な要素である、過度な摩耗や折損のリスクを最小限に抑えられます。

オプチカル信号伝達方式のコンパクトな 3 軸接触式工具計測システムで、幅広い工具の、折損検出や工具長、工具径計測に使用します。 モジュレーテッド信号伝達方式のレニショーオプチカル受信機と互換性があります。 特長とメリット 実証済みキネマティック機構 光学干渉に優れた耐性を持つモジュレーテッド信号伝達方式 向き調整可能な赤外線オプチカルプローブ ケーブル不要で機械の動きが制限されず、取付けが簡単 繰り返し精度 1.00μm 2σ値

RTS は無線信号伝達方式を採用しているため、サイズにかかわらずあらゆるマシニングセンターでの使用に最適で、また、工具計測システムと受信機間の直線見通しを確保できない場合にも最適です。様々な工具の折損検出や、工具長や工具径の高速計測を行います。 RTS にはケーブルが不要で、RTS 単体としても、他のプローブと組み合わせても使用できるため、様々な場面に活用できます。 特長とメリット 実証済みキネマティック機構 安定した FHSS（周波数ホッピングスペクトラム拡散）方式 ...

Primo ラジオ 3D ツールセッターは、工作機械のテーブルにしっかりと固定し、切削工具の長さや直径を正確に計測します。加工精度の向上に貢献します。 Primo ラジオ 3D ツールセッターには下記のようなメリットがあります。 手作業に比べて、工具計測の所要時間を最大 90% 短縮 工具オフセットを自動的に更新 工具折損を検出 手作業で発生していた誤差や工具計測でのばらつきを排除 素材のスクラップおよび再加工を低減

Primo LTS は、1 軸仕様の工具計測システムで、LTS アプリケーションソフトウェアと組み合わせて使用します。 手作業にくらべて、工具計測時間を 90% 短縮 工具オフセットを自動的に更新 手作業で発生していた、工具計測の誤差やばらつきを排除 素材のスクラップおよび再加工を低減 工具折損を検出し、対応措置を実現 工作機械および工具の熱変位をトラッキング Primo LTS は単独で、または、Primo ...

ハードワイヤ信号伝達方式のコンパクトな接触式工具計測システムで、幅広い工具の、折損検出、工具長や工具径計測に使用します。 特長とメリット 実証済みキネマティック機構 光学干渉を受けないハードワイヤ信号伝達方式 あらゆるタイプのマシニングセンターで費用耐効果の高い工具計測 繰り返し精度 1.00μm 2σ値

ハードワイヤ信号伝達方式のコンパクトな接触式工具計測システムで、幅広い工具の、折損検出、工具長や工具径計測に使用します。ケーブルを側面や背面から引き出すタイプがあります。 特長とメリット 実証済みキネマティック機構 光学干渉を受けないハードワイヤ信号伝達方式 テーブル上のスペースをほとんど取らない小面積取付け 繰り返し精度 1.00μm 2σ値

PCB 穴あけ機とルーターマシン用非接触式工具計測システムで、回転振れのチェック、工具計測および工具折損検出をシンプルでコンパクトな装置 1 台で実行します。 特長とメリット 80mm（長さ）×25mm（幅）×27mm（高さ）のコンパクトサイズ 光学部品/工具クリーニング用のエアブラストを一体化 最小 0.1mm の小径工具計測に対応 回転能力 250,000rev/min のマルチスピンドル加工機での使用に対応 ...

ツールセッターTS35.20は、フライス盤とマシニングセンタ上での作業用に設計され、ツールの形状の測定に使用されます。精密な測定装置はツール長と半径、個々の刃先を測り、ツール破損を検出します。測定は、静的と動的の両方が可能です。 すべての測定作業が、m&hの測定サイクルの利用で、最短の時間で達成することができます。正確なツール長の計測やツール破損の検出が、加工途中でも確実に可能。ステンレススチールのデザインと切粉よけカバーで最大限の保護効果が得られ、最高の要求条件で使用することができます。 用途: ...

m&h TS-R-400ラジオツール測定システムは、工作機械上のツール長さや半径などのツール形状を効率的に決定するために使用されます。 さらに、個々の刃を測定し、ツールの破損を検知します。 m&h TS-R-400では、測定を静的または動的に実行できます。 工具測定システムからの測定信号は、レシーバーから干渉なしで長距離無線搬送によって送信されます。 これは合理化されたプロセスを保証します。 このツールセッターは、現代の生産環境での理想的な使用のために設計されました。 ...

分解能: 0.01 µm

... 小型測定器KPE 30は、円筒形や球形の部品、また最高精度レベルのワークピースを30mmまでの大きさで、迅速かつ安全に測定するのに適しています。鉱物鋳造の安定した、重い基体のために外部の影響は高い共有に排除されるようになります。コンパクトな設計のため、検査室でも移動式でも、設置場所を選びません。付属品を使用すれば、ピンゲージ、プレーンプラグゲージ、ネジ式プラグの校正にも最適です。2チャンネル表示器PU26は、可変表示モードの他に、USBまたはRS232を介して後続のPCシステムとの通信ポートを備えています。 - ...
