直径: 1,250 mm
パーツの長さ: 900 mm
最大切削径: 1,100 mm

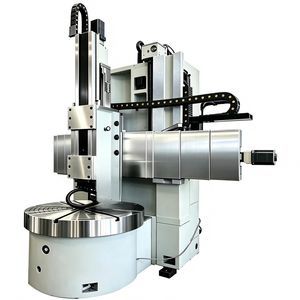

... CD125はCNC立旋盤で、主構造をベースとし、単列構造を採用し、作業テーブル、固定梁、四角摺動枕、単一ツールホルダー構造を採用し、簡単な保護装置を備え、冷却装置を備えていない。高剛性、経済的なCNC立旋盤で、様々な内外円筒面、円錐面、曲面などの加工ができる。特にモーターシェル、大中型ディスクスリーブ、カバーなどの加工に適しています。電気機械、自動車、風力発電、建設機械などの業界に適している。 ...
BOCHI Machine Tool Group Co., Ltd.
直径: 1,500, 2,300, 1,800 mm
回転速度: 1 rpm - 350 rpm
最大切削径: 1,400, 1,730, 2,200 mm
... 製品説明
CK51-HCシリーズは、単柱式のCNC立形旋盤・フライス複合機で、ワンチャッキングでの複数工程（旋盤加工、穴あけ、タップ加工、リーミング）を想定して設計されています。研削盤による研削加工や、角度フライスヘッドによる側面加工にも対応します。テーブル主軸は高精度の両側ラジアルローラーベアリングでラジアル支持し、大型のスラストローラ案内でアキシャル支持しています。交互回転モードの選択も可能です。ワークベンチはインデックス機能を備え、歯車伝達のバックラッシュを排除し、C軸の位置決め精度は±5角秒まで確保できます。
技術データ（機種別例）
- 機種:
Meijin Machinery Equipment (Dalian) Co., Ltd.
直径: 1,250, 1,600, 2,000, 800 mm
回転速度: 3.15 rpm - 460 rpm
パーツ径: 720, 1,000, 1,400, 1,800 mm
... 簡潔説明
- 機械材料: HT250-HT300灰色鋳鉄、エイジングおよび応力除去済みで高剛性・変形最小化
- 材料硬度: ≥ HB180; 荒加工後に二次エイジング仕上げ加工
- 接触面は手作業でスクレーピングして摩擦と酸化膜を低減；横梁は凸形；工具台摺動面にPTFEソフトストリップ
- ギア＆ギアリング: 鍛造、焼入れ、研削（40Cr、45鋼）；組立精度向上のための研削スペーサ／シム
- 主軸・ラム材質: QT600
Meijin Machinery Equipment (Dalian) Co., Ltd.
直径: 1,000, 1,400, 1,800, 720 mm
回転速度: 3.15 rpm - 460 rpm
最大切削径: 800, 1,250, 1,600, 2,000 mm
... 概要
- 機械構造：片柱式立旋盤 Dシリーズ（モデル：C578Dx H/W、C5112Dx H/W、C5116Dx H/W、C5120Dx H/W）
- 本体材質：HT250–HT300 グレー鋳鉄、時効・応力除去処理により高剛性・低変形
- 主軸・ラム材質：QT600 ダクタイル（球状）鋳鉄
- 材質硬度と工程：硬度 ≥ HB180；粗加工 → 二次時効 → 仕上げ加工
- 表面精度：接触面は手作業での面研ぎ（手グラインド）；横梁の凸性補正；工具台スライドにPTFE軟条を採用し摩擦低減
- ギア：鍛造・焼入れ・研削済みのギア（40Cr
Meijin Machinery Equipment (Dalian) Co., Ltd.
直径: 6,500 mm - 18,000 mm
回転速度: 35 rpm - 6,000 rpm
Z軸: 1,500 mm - 4,000 mm
... ピエトロカルナギ社の立型ターニングセンター モデル ASは、1つのコラムによって極めて剛性の高い構造に設計されています。この構造は、大きな直径の旋削では非常に機能的で、作業直径を増やす能力を有しています。 モデルASの構造は、スピンドルとテーブルギアボックスが配置されているベースと、可動クロスレール用スライドウェイを有したシングルコラム構造、そしてテーブルベース(オプションにて平行移動タイプも対応)から構成されています。これらの機械要素は、剛性のあるフレームを形成するように組み立てられ、最大の安定性と強度を確保しています。 クロスレールとコラムのメカニカル補正の洗練されたメカニズムは、原子力関連部品加工から航空宇宙部品まで、様々な分野での長年の経験において開発されています。機械軸上の大きな質量の移動によって生じる幾何学的な偏位を最小化するために、3種類の異なるタイプの補正ロッドが同時に動作します。 さらに、機械構造は有限要素法(FEM)によって設計されています。 ...
直径: 2,000 mm
回転速度: 400 rpm
定格出力: 363 kW
... KKB 150 N 立旋盤は、2つのレールヘッドを持つ鉄道車輪の生産性向上のために特別に設計された単列型ホイールボーリング旋盤です。 この工作機械は、技術的なプログラムによって制御された以下の旋削加工を行うことができます。 ホイールハブ精密ボーリング -ハブフェーシング -面取り -ホイールハブ粗加工（片側1mm）。 特殊な装置を使用することで、以下のような機械の能力を拡張することが可能です。 の作業が可能です。 -ソリッドホイールの加工 -ホイールセンターの加工 -タイヤの穴あけ加工 -ホイールハブのアシストオイル注入孔のドリル加工 ホイール生産用には、生産性を向上させたダブルレールヘッド仕様も用意しています。 主な特長 -マシンコラムとクロスレールを一体化（モノリシック構造）。 -本体主要部品は、剛性が高く、リブの多い箱型の高級ねずみ鋳鉄製で、切削加工時の振動を最大限に減衰させる。 -連続可変速制御のモジュラートルクモーターによるメインドライブ -ツールシートに取り付けられたワーク計測プローブ（レニショー製または同等品 -鍛造スチール製のレールヘッドラムには、Coromant ...
Rafamet
直径: 1,250 mm - 2,600 mm
回転速度: 2 rpm - 200 rpm
早送り速度X: 1, 500 mm/min
... FEMに基づく高度なモジュール設計機械、電気、油圧技術を統合し、優れた加工性能を保証。 ...
Dalian Haidi Machinery Co., Ltd.
直径: 10,000, 16,000 mm
回転速度: 25, 35 rpm
... ČKD SKJ 単列垂直旋盤の設計は、非常に大きな部品の加工に特に適しています。 最大ワークピースサイズは直径 16mまでです。 これらの寸法であっても、SKJはその精度と生産性を維持します。 機械の主要部分は鋳物です。 堅牢なテーブルと組み合わせることで、高い切削性能と高精度を実現します。 垂直旋盤のシングルカラム設計は、造船、武器、エネルギー産業を含む幅広い業務に顧客が使用しています。 ...
