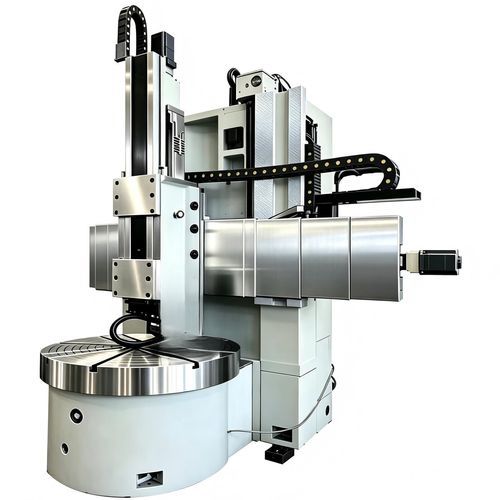

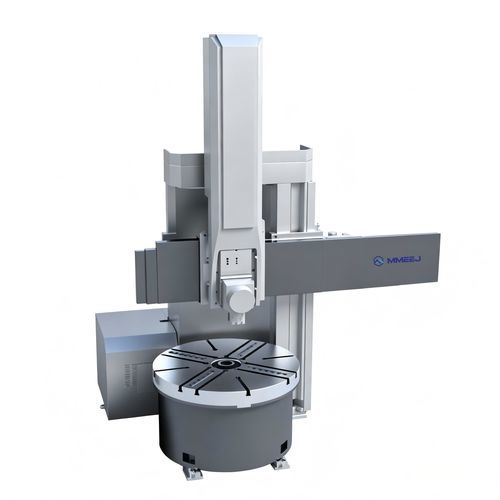

普通型旋盤 Dx H/W series縦型単一カラム式12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 縦型
- 構造
- 単一カラム式
- ツールステーション数
- 12ツールステーション
- 応用
- 金属用
- 性能
- 高剛性, 大容量
- 直径
720 mm, 1,000 mm, 1,400 mm, 1,800 mm
(28.35 in, 39.37 in, 55.12 in, 70.87 in)- 回転速度
最少: 3.15 rpm
(19.792 rad.min-1)最大: 460 rpm
(2,890.265 rad.min-1)- 最大切削径
800 mm, 1,250 mm, 1,600 mm, 2,000 mm
(31 in, 49 in, 63 in, 79 in)- 定格出力
15 kW, 22 kW, 30 kW, 37 kW
(20.4 hp, 29.9 hp, 40.8 hp, 50.3 hp)- 最大トルク
3 Nm, 20 Nm, 25 Nm, 30 Nm
(2 ft.lb, 15 ft.lb, 18 ft.lb, 22 ft.lb)- 全長
2,660 mm, 2,770 mm, 4,110 mm, 4,200 mm
(105 in, 109 in, 162 in, 165 in)- 全幅
2,740 mm, 2,900 mm, 3,450 mm, 3,740 mm
(108 in, 114 in, 136 in, 147 in)- 全高
3,550 mm, 3,850 mm, 3,950 mm, 4,150 mm
(140 in, 152 in, 156 in, 163 in)- 重量
最少: 8 t
(9 us ton)最大: 16 t
(18 us ton)
詳細
概要
仕様表
モデル：C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
最大旋削直径：φ800 | φ1250 | φ1600 | φ2000
最大ワーク高さ (H=100)：6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
最大ワーク重量：2 t | 3.2/5 t | 5/8 t | 8 t
テーブル径：720 mm | 1000 mm | 1400 mm | 1800 mm
テーブル回転数 / 段数：15–460 rpm (16 ステップレス) | 6.3–200 rpm (16 ステップレス) | 5–160 rpm (16 ステップレス) | 3.15–100 rpm (16 ステップレス)
最大テーブルトルク：3.2 Nm | 20 Nm | 25 Nm | 30 Nm
横梁スライド量：/ | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
横梁上昇速度：/ | 660 mm/min | 660 mm/min | 660 mm/min
横梁駆動モータ出力：/ | 2.2 kW | 2.2 kW | 2.2 kW
縦型工具台 水平移動量：710 mm | 700 mm | 915 mm | (-10–1200) mm
縦型工具台 垂直移動量（ラムストローク）：600 mm | 650/800 mm | 800/900 mm（五角タレット）/1000 mm（角ラム/八角ラム） | 800/900 mm（五角タレット）/1000 mm（角ラム/八角ラム）
縦型工具台 首振り角度：±30°（全モデル）
側面工具台 水平移動量：/ | 500 mm | 630 mm | /
側面工具台 垂直移動量：/ | 900 mm | 900 mm | /
側面工具台 最大旋削直径：/ | φ1100 | φ1400 | /
工具台送り範囲：0.8–86 rpm（全モデル）
工具台最大切削力：3.2 KN | 17.5 KN | 25 KN | 25 KN
工具台早送り速度：1800 mm/min（全モデル）
工具台送り段数：12 段（全モデル）
送り用モータ出力：1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
主モータ出力：15 kW | 22 kW | 30 kW | 37 kW
工具把握部寸法：30×40 mm（全モデル）
テーブル案内方式：ローリングガイド（C578Dx/C5112Dx） — スライド/ローリング（C5116Dx） — スライドガイド（C5120Dx）
ラムタイプ：五角ラム / 角ラム / 八角ラム（モデルにより異なる）
機械重量（約）：8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
外形寸法（L×W×H）：4200×2900×3850 mm | バリエーション：2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
オプション：保護装置、冷却システム、切粉排出システム、デジタル表示器（DRO）、PLC制御、油圧チャック
技術仕様
- 機械構造：片柱式立旋盤 Dシリーズ（モデル：C578Dx H/W、C5112Dx H/W、C5116Dx H/W、C5120Dx H/W）
- 本体材質：HT250–HT300 グレー鋳鉄、時効・応力除去処理により高剛性・低変形
- 主軸・ラム材質：QT600 ダクタイル（球状）鋳鉄
- 材質硬度と工程：硬度 ≥ HB180；粗加工 → 二次時効 → 仕上げ加工
- 表面精度：接触面は手作業での面研ぎ（手グラインド）；横梁の凸性補正；工具台スライドにPTFE軟条を採用し摩擦低減
- ギア：鍛造・焼入れ・研削済みのギア（40Cr / 45鋼）と研削済みスペーサ/シムで組立精度を確保
- ボールねじ：国内ブランド（NJGR / Hanjiang）、直径 φ63 mm
仕様表
モデル：C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
最大旋削直径：φ800 | φ1250 | φ1600 | φ2000
最大ワーク高さ (H=100)：6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
最大ワーク重量：2 t | 3.2/5 t | 5/8 t | 8 t
テーブル径：720 mm | 1000 mm | 1400 mm | 1800 mm
テーブル回転数 / 段数：15–460 rpm (16 ステップレス) | 6.3–200 rpm (16 ステップレス) | 5–160 rpm (16 ステップレス) | 3.15–100 rpm (16 ステップレス)
最大テーブルトルク：3.2 Nm | 20 Nm | 25 Nm | 30 Nm
横梁スライド量：/ | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
横梁上昇速度：/ | 660 mm/min | 660 mm/min | 660 mm/min
横梁駆動モータ出力：/ | 2.2 kW | 2.2 kW | 2.2 kW
縦型工具台 水平移動量：710 mm | 700 mm | 915 mm | (-10–1200) mm
縦型工具台 垂直移動量（ラムストローク）：600 mm | 650/800 mm | 800/900 mm（五角タレット）/1000 mm（角ラム/八角ラム） | 800/900 mm（五角タレット）/1000 mm（角ラム/八角ラム）
縦型工具台 首振り角度：±30°（全モデル）
側面工具台 水平移動量：/ | 500 mm | 630 mm | /
側面工具台 垂直移動量：/ | 900 mm | 900 mm | /
側面工具台 最大旋削直径：/ | φ1100 | φ1400 | /
工具台送り範囲：0.8–86 rpm（全モデル）
工具台最大切削力：3.2 KN | 17.5 KN | 25 KN | 25 KN
工具台早送り速度：1800 mm/min（全モデル）
工具台送り段数：12 段（全モデル）
送り用モータ出力：1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
主モータ出力：15 kW | 22 kW | 30 kW | 37 kW
工具把握部寸法：30×40 mm（全モデル）
テーブル案内方式：ローリングガイド（C578Dx/C5112Dx） — スライド/ローリング（C5116Dx） — スライドガイド（C5120Dx）
ラムタイプ：五角ラム / 角ラム / 八角ラム（モデルにより異なる）
機械重量（約）：8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
外形寸法（L×W×H）：4200×2900×3850 mm | バリエーション：2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
オプション：保護装置、冷却システム、切粉排出システム、デジタル表示器（DRO）、PLC制御、油圧チャック
技術仕様
- シリーズ名：Standard Single Column D Series
- 利用可能モデル：C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
- 基礎材質：HT250–HT300 グレー鋳鉄（時効・応力除去処理済み）；主軸およびラムは QT600 ダクタイル鋳鉄
- ギア：40Cr / 45鋼による鍛造・焼入れ・研削済みギアと研削スペーサで組立精度を確保
- 精密処理：接触面の手作業による面研ぎと、スライド用PTFEストリップによる低摩擦化
- ボールねじ：国内ブランド（NJGR / Hanjiang）、直径 φ63 mm
- 旋削能力：モデルにより φ800 〜 φ2000 の最大旋削径
- テーブル寸法：モデルにより 720 mm 〜 1800 mm
- 主軸出力範囲：モデルにより 15–37 kW
- ワーク対応：モデルにより 2 t 〜 8 t のワークに対応
- 送り・移動：工具台送り 0.8–86 rpm、早送り 1800 mm/min；12 段の送り
- オプション装備：保護装置、冷却・切粉排出システム、DRO、PLC制御、油圧チャック
