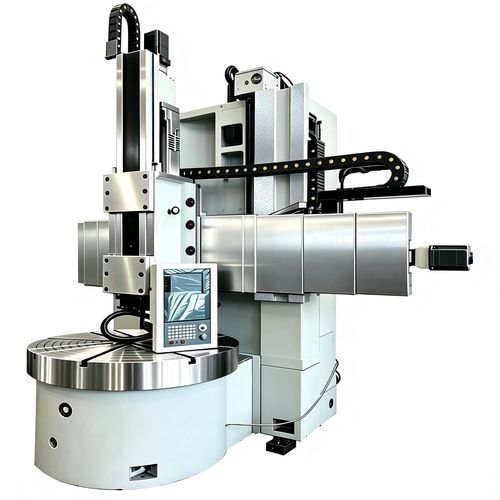

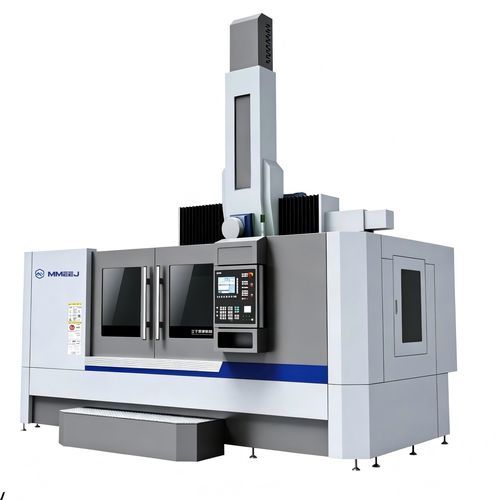

CNC旋盤 Fx H/W series

縦型単一カラム式4タレット

簡潔説明

• 機械材料: HT250-HT300灰色鋳鉄、エイジングおよび応力除去済みで高剛性・変形最小化
• 材料硬度: ≥ HB180; 荒加工後に二次エイジング仕上げ加工
• 接触面は手作業でスクレーピングして摩擦と酸化膜を低減；横梁は凸形；工具台摺動面にPTFEソフトストリップ
• ギア＆ギアリング: 鍛造、焼入れ、研削（40Cr、45鋼）；組立精度向上のための研削スペーサ／シム
• 主軸・ラム材質: QT600 ダクタイル（球状黒鉛）鋳鉄
• ボールねじ: 国産（NJGR/Hanjiang）、径 ф63 mm
• 電気・軸受: Chint製品（過負荷保護付）；軸受 HRB/LY-C/C & U

仕様表
型式 | 単位 | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
最大旋削直径 | mm | φ800 | φ1250 | φ1600 | φ2000
最大ワーク高さ (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
最大ワーク重量 | t | 2 | 3.2/5 | 5/8 | 8
テーブル径 | mm | φ720 | φ1000 | φ1400 | φ1800
テーブル回転段数 | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
テーブル回転範囲 | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
最大テーブルトルク | Nm | 3200 | 10000 | 20000 | 30000
横梁ストローク | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
横梁昇降速度 | mm/min | / | 660 | 660 | 660
横梁昇降モータ出力 | Kw | / | 2.2 | 2.2 | 2.2
工具台垂直移動量 | mm | 710 | 850 | 1000 | 1200
工具台垂直の水平移動量 | mm | 600 | 850/1000 | 850/1000 | 850/1000
工具台垂直の送り段数 | | | Stepless | Stepless | Stepless | Stepless
工具台垂直送り範囲 | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
工具台送り速度（早送り） | mm/min | 3000 | 3000 | 3000 | 3000
工具台垂直最大切削力 | Nm | 10000 | 10000 | 20000 | 25000
旋削工具柄断面 | mm | 32x32 | 40x40 | 40x40 | 40x40
機械重量（約） | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
主軸モータ出力 (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
CNCシステム | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
テーブル案内方式 | | ローリングガイド | スライドガイド / ローリングガイド | スライドガイド / ローリングガイド | スライドガイド / ローリングガイド
フルクローズドループ制御 | | オプション | オプション | オプション | オプション
半閉鎖カバー、切粉コンベヤ、冷却システム | | オプション | オプション | オプション | オプション
ラム型式 | | スクエアルラム / 4ステーションタレット | スクエアルラム / 4ステーションタレット | スクエアルラム / 4ステーションタレット | スクエアルラム / 4ステーションタレット
手動/油圧チャック | | オプション | オプション | オプション | オプション

技術仕様

• シリーズ名: CNC 単柱立型旋盤 Fシリーズ
• 機械材料: HT250-HT300 灰色鋳鉄、エイジングおよび応力除去済み
• 材料硬度: ≥ HB180
• 接触面は手作業でスクレーピング；工具台摺動面にPTFEソフトストリップ
• 鍛造・焼入れ・研削の歯車（40Cr、45鋼）と研削スペーサ／シムで組立精度を確保
• 主軸・ラム材質: QT600 ダクタイル鋳鉄
• ボールねじ: 国産（NJGR/Hanjiang）、径 ф63 mm
• 電気: Chint製部品（過負荷保護付）
• 軸受: HRB/LY-C/C & U
• 利用可能なモデルと主要能力: CK578Fx H/W (φ800, テーブル φ720, 主軸 18.5 kW), CK5112Fx H/W (φ1250, テーブル φ1000), CK5116Fx H/W (φ1600, テーブル φ1400), CK5120Fx H/W (φ2000, テーブル φ1800)
• テーブル回転範囲はモデルにより異なる (15-460 r/min から 3.15-100 r/min)
• 最大テーブルトルクは最大で 30000 Nm（最大モデル）
• 工具台垂直移動量は最大 1200 mm；水平移動量は最大 1000 mm（モデル依存）
• 垂直工具台の送り範囲 0.1–1000 mm/min；早送り最大 3000 mm/min
• 垂直工具台の切削力最大 25000 Nm（最大モデル）
• 工具柄断面: 32x32 mm または 40x40 mm（モデル依存）
• 機械重量はモデルにより約 ~8.5 t から ~21 t
• 主軸出力オプション: 18.5 kW から 45 kW（モデル依存、段/無段変速）
• CNCシステム: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• 案内方式: ローリングガイドまたはスライド/ローリング併用（モデル依存）
• オプション: フルクローズドループ制御、半閉鎖カバー、切粉コンベヤ、冷却システム、手動/油圧チャック
