CNC旋盤 F series
縦型静水圧ダブルコラム

お気に入りに追加する

商品比較に追加する

特徴

制御タイプ

CNC

主軸の向き

縦型

構造

ダブルコラム, 静水圧

タレット

4タレット

性能

高剛性

直径

最少: 2,500 mm
(98.43 in)

最大: 8,000 mm
(314.96 in)

回転速度

最少: 0.2 rpm
(1.257 rad.min-1)

最大: 63 rpm
(395.841 rad.min-1)

パーツ径

最少: 2,250 mm
(89 in)

最大: 6,300 mm
(248 in)

定格出力

55 kW, 90 kW, 132 kW
(74.8 hp, 122.4 hp, 179.5 hp)

重量

最少: 34 t
(37 us ton)

最大: 256 t
(282 us ton)

概要

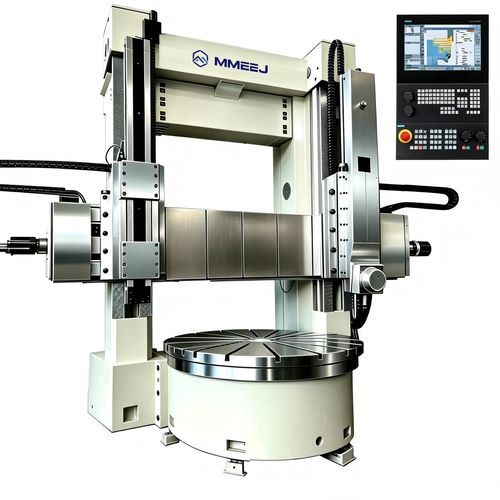

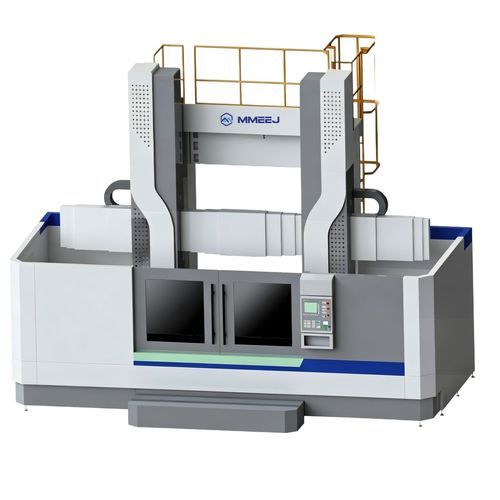

CNC 両立柱立形旋盤 Fシリーズは、大径ワークの重量旋削向けに設計された機種です。主要構造は HT250–HT300 の灰鋳鉄（応力除去、エージング処理済）。主軸およびラムは QT600 ダクタイル鋳鉄。ボールねじ ф63 mm。CNC 制御は SIEMENS 828D、FANUC OI-TF/OHTF、GSK980TDI が選択可能です。

主な特徴

機械構造：剛性の高い両立柱ベッドとトラバースを備え、油圧式（ハイドロスタティック）ガイドを標準、ローリングガイドをオプションで選択可能。
材料・処理：HT250–HT300 鋳鉄、接触面手仕上げ（スクレーピング）、ギアは鍛造・焼入れ・研削（40Cr/45）でシムにより組立精度を確保。
主軸・駆動：QT600 主軸/ラム、主軸駆動は段付きまたは無段、主モーター出力はモデルにより 55–132 kW。
送り・速度特性：無段変速 1–500 / 0.1–1000 mm/回、早送り 3000/4000 mm/min、ワークテーブル回転速度はモデルにより最小 0.2 r/min まで。

技術的ハイライト（主要パラメータ）

対応型式：CK5225Fx、CK5231Fx、CK5235Fx、CK5240Fx、CK5250Fx、CK5263Fx、CK5263FxH/W、CK5280Fx（H/W 変異あり）。
最大旋削径：φ2500 ～ φ8000 mm（型式依存）。
ワークテーブル径：φ2250 ～ φ6300 mm。最大ワーク重量は型式により最大 125 t。
トラバース量、ラムストローク、切削力は型式により異なる。主モーター出力 55 kW（AC）～132 kW（DC）。
ボールねじ：NJGR/Hanjiang ф63 mm。軸受・電気部品は型式により仕様設定。
