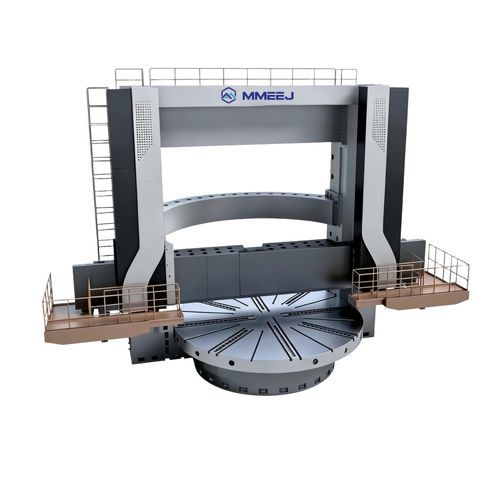

手動式旋盤 D series縦型ダブルコラム高剛性
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 手動式
- 主軸の向き
- 縦型
- 構造
- ダブルコラム
- 性能
- 高剛性
- 直径
最少: 2,500 mm
(98.43 in)最大: 6,300 mm
(248.03 in)- 回転速度
最少: 0.32 rpm
(2.011 rad.min-1)最大: 63 rpm
(395.841 rad.min-1)- パーツ径
最少: 2,500 mm
(98 in)最大: 5,700 mm
(224 in)- 定格出力
55 kW, 90 kW
(74.8 hp, 122.4 hp)- 最大トルク
63 Nm, 80 Nm, 100 Nm, 200 Nm
(46 ft.lb, 59 ft.lb, 74 ft.lb, 148 ft.lb)- 重量
最少: 34 t
(37 us ton)最大: 226 t
(249 us ton)
詳細
製品概要：
Dシリーズの複立柱立形旋盤は、大径ワークの重切削・高剛性加工向けに設計されています。機械はHT250–HT300の耐応力処理済みグレイキャストを使用し、主軸とラムはQT600ダクタイル鋳鉄です。荒加工→二次焼きなまし→仕上げ加工の工程に対応します。
主な仕様：
モデルと能力：
用途：
オプション・アクセサリ：
Dシリーズの複立柱立形旋盤は、大径ワークの重切削・高剛性加工向けに設計されています。機械はHT250–HT300の耐応力処理済みグレイキャストを使用し、主軸とラムはQT600ダクタイル鋳鉄です。荒加工→二次焼きなまし→仕上げ加工の工程に対応します。
主な仕様：
- 機械材質：HT250–HT300 グレイキャスト（経時処理・応力リリーフ済み）
- 材質硬さ：> HB180（工程：荒加工→二次焼きなまし→仕上げ）
- 主軸・ラム：QT600 ダクタイル鋳鉄
- ボールねじ：国内ブランド（NJGR / Hanjiang）、ф63 mm
- 最大旋削径：モデルにより φ2500〜φ6300
- 作業台径：φ2250〜φ5700（モデル依存）
- 主電動機出力：標準55 kW（AC）、大型モデルは最大90 kW
- 作業台回転速度域：約0.32〜63 r/min（モデルにより異なる）
- 送り範囲（工具台）：1–500 mm/min、早送り 最大3000 mm/min
- 横梁移動量：1250–3500 mm（モデル依存）、ラムストローク 最大2000 mm
- 工具シャンク断面：50×50 mm（最大モデルは60×60 mm）
- 最大切削力：モデルにより最大63 kN
- オプション：防護装置、冷却装置、切りくず排出装置
モデルと能力：
- ラインナップ：C(X)5225DxH/W、C(X)5231DxH/W、C(X)5235DxH/W、C(X)5240DxH/W、C5250DxH/W、C5263D xH/W
- ワーク高さバリエーション：H = 16/20/25（機種により）、最大モデルは40 mm対応
- 最大ワーク重量：機種により12 t〜80 t
- 作業台の回転数・トルクは加工負荷に合わせて機種ごとに設定
用途：
- 大型リング、フランジ、ディスク、ハウジング等の旋削加工
- 重工業分野：発電、風力、造船、重機械
- 寸法安定性が求められる焼きなまし後の精密仕上げ
オプション・アクセサリ：
- 防護カバー類
- 冷却・ろ過システム
- 切りくずコンベヤ・排出システム
- 専用工具台、摺動面のPTFEソフトストリップ（摩擦低減）
