アナログインプット信号処理モジュール

... 各Dataforth 5Bモジュールは、1チャンネルの絶縁アナログ入力または出力を提供します。 - 入力モジュールは、あらゆるタイプの外部センサーにインターフェースし、入力信号をハイレベルアナログ電圧出力にフィルタリング、分離、増幅、変換します。 - 出力モジュールは、ホストシステムから高レベルのアナログ電圧信号を受け取り、バッファリング、分離、増幅してから、フィールドデバイスにプロセス電流または電圧出力を提供します。 250種類以上の5Bモジュールがあり、絶縁されたアナログ入力と出力機能を幅広く取り揃えています。アナログ入力には、狭帯域幅と広帯域幅の電圧と電流、熱電対、RTD、加速度計、ポテンショメータ、ひずみゲージ、周波数、2線式トランスミッタが含まれます。 すべての5BモジュールはCSA ...

... 各 SCM7B21 絶縁アナログ電圧入力モジュールは、1つのチャンネルのアナログ電圧入力を受け入れます。このチャンネルはフィルタ処理、絶縁、増幅、高レベルのアナログ電圧に変換され、プロセス制御システムに出力されます。 SCM7B21 絶縁型アナログ電圧入力モジュールには、トムソン（ベッセル）とバターワースの両方の特性を利用して、時間応答と周波数応答の両方を最大化する5 極フィルタリング手法が組み込まれています。 フィルタの1つの極は絶縁バリアのフィールド側にあり、4つはプロセス制御システム側にあります。 ...

... MAQ20電圧・電流アナログ入力モジュールは、産業用および試験・測定アプリケーションで使用される幅広いボルト、ミリボルト、ミリアンペア・センサーや機器に接続できます。8チャンネル差動入力または16チャンネル・シングルエンド入力により、電圧・電流信号を正確に測定できます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、レンジ、アラームリミット、平均化について個別に設定可能です。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェイルセーフ動作を保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングは、50Hzと60Hzのライン周波数を除去します。フィールドI/O接続は、配線シールドの終端用に4つの位置が用意されたプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて240Vrmsの連続過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさないため、データの整合性が保たれます。 モジュール内のチャンネルは、選択的にスキャンを有効にすることができます。デフォルトではすべてのチャンネルが有効になっていますが、使用されていないチャンネルを無効にして、有効なチャンネルのサンプリング・レートを上げることができます。 入力レンジはチャネルごとに選択可能です。MAQ20-MVDN、-VDN、-VSNモジュールの入力レンジは5種類、MAQ20-IDN、-ISNモジュールの入力レンジは2種類です。指定入力値の2%までのオーバーレンジおよびアンダーレンジが許容され、精度は±f.s.が保証されます。 ...

... MAQ®20産業用データ収集・制御システムは、産業用テスト・計測・制御業界における25年以上にわたる卓越した設計と品質を包含しています。このパワフルで高性能、柔軟性の高いシステムは、業界で最も低いチャンネルあたりのコスト、統合PIDループ制御、±0.035%のシステム精度（モジュールに依存）を提供します。テストと計測、工場とプロセスオートメーション、マシンオートメーション、軍事と航空宇宙、電力とエネルギー、環境モニタリング、石油とガスのアプリケーションに最適です。 MAQ20ファミリーは、DINレールマウント、プログラマブル、マルチチャンネル、工業用堅牢なシグナル・コンディショニング入出力モジュールおよび通信モジュールで構成されています（図1）。各I/Oモジュールには、フィールド側とシステム側の配線間に1500Vrmsの絶縁バリアがあり、多くのモデルでチャネルごとの絶縁が可能です。すべてのフィールド配線端子は、過負荷、不正確な信号の偶発的な接続、およびESDに対して厳重に保護されています。モジュールは、業界標準の35x7.5mmガルウィングDINレールに取り付けます。バックボーンは、通信モジュールと各I/Oモジュール間の電源および通信相互接続を提供するレール内にマウントされています。 ...

... MAQ20-ISOMVおよびMAQ20-ISOV電圧入力モジュールとMAQ20-ISOI電流入力モジュールは、幅広いアナログ電圧・電流信号を高精度に測定するために、複数の信号レンジと高分解能変換を備えた8つの絶縁入力チャンネルを提供します。すべてのチャンネルは、レンジ、アラームリミット、平均化、高速バーストスキャンを個別に設定可能で、最も要求の厳しいアプリケーションに適合します。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェイルセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。信号帯域幅は、電圧入力で1kHz、電流入力で1kHzです。バースト・スキャン・モードにより、1チャンネルあたり最大5kS/sの同時キャプチャが可能です。フィールドI/O接続は、配線シールドの終端用に4つの位置が用意されたプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、不注意による配線ミスに備え、各チャンネルは240Vrmsの連続過負荷まで保護されています。さらに、MAQ20-ISOMV、-ISOV、-ISOIモジュールは300Vrmsの連続チャンネル間絶縁を備えています。過負荷のチャンネルがモジュール内の他のチャンネルに悪影響を与えることはなく、データの整合性が保たれます。 電圧入力モジュールの信号範囲は±100mV～±10V、電流入力モジュールの信号範囲は0～20mAです。 ...

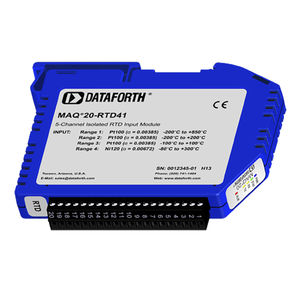

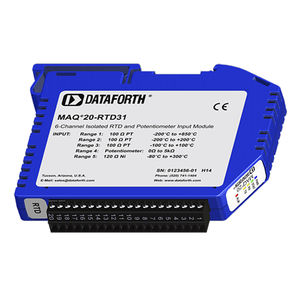

... 2つのMAQ20抵抗入力モジュールが提供されます。1つは3線式センサにインターフェースし、6つの入力チャンネルを持ち、もう1つは4線式センサにインターフェースし、5つの入力チャンネルを持ちます。3線式モジュールは3種類のセンサに対応します：4線式モジュールは、100Ù Ptおよび120Ù Ni RTD、ポテンショメーター、4線式モジュールは、100Ù Ptおよび120Ù Ni RTDに対応します。3線式センサーを使用する場合、センサーの自己発熱を最小限に抑え、リード線の抵抗誤差をキャンセルするために、高精度の低電流源が使用されます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、センサー、レンジ、アラーム、および平均化について個別に設定可能です。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングは、50Hzと60Hzのライン周波数を除去します。フィールドI/O接続は、配線シールドの終端用に指定された位置のプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて240Vrmsの連続過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさず、データの完全性を保ちます。 ...

... 2つのMAQ20抵抗入力モジュールが提供されます。1つは3線式センサにインターフェースし、6つの入力チャンネルを持ち、もう1つは4線式センサにインターフェースし、5つの入力チャンネルを持ちます。3線式モジュールは3種類のセンサに対応します：4線式モジュールは、100Ù Ptおよび120Ù Ni RTD、ポテンショメーター、4線式モジュールは、100Ù Ptおよび120Ù Ni RTDに対応します。3線式センサーを使用する場合、センサーの自己発熱を最小限に抑え、リード線の抵抗誤差をキャンセルするために、高精度の低電流源が使用されます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、センサー、レンジ、アラーム、および平均化について個別に設定可能です。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングは、50Hzと60Hzのライン周波数を除去します。フィールドI/O接続は、配線シールドの終端用に指定された位置のプラグ式端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて240Vrmsの連続過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさず、データの完全性を保ちます。 ...

... MAQ20ストレインゲージ入力モジュールは4入力チャンネルを提供し、4線または6線接続を使用してフル、ハーフ、および1/4ブリッジセンサにインターフェースできます。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、レンジ、アラーム、平均化について個別に設定可能です。さらに、サンプリング・レート、分解能、帯域幅、励磁電圧、シャント・キャリブレーションは、ユーザーが設定可能なパラメーターです。入力信号は同時にサンプリングされ、バーストモードを使用して高速イベントをキャプチャできます。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。各チャンネルのハードウェア・ローパス・フィルタリングにより、不要な周波数を除去します。フィールドI/O接続は、配線シールドの終端用に指定された位置のスプリングケージ端子台を介して行われます。 入力-バス間は1500Vrmsの堅牢な絶縁で、各チャンネルは不注意による配線ミスに備えて連続30Vrmsの過負荷まで保護されています。過負荷チャンネルはモジュール内の他のチャンネルに悪影響を及ぼさず、データの完全性を保ちます。 ...

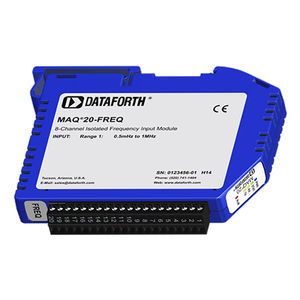

... MAQ20周波数入力モジュールは、1MHzまでの周波数を測定するための8つの入力チャンネルを提供します。すべてのチャンネルは、最も要求の厳しいアプリケーションに適合するように、レンジとアラームを個別に設定可能です。4つの制御可能な出力は、センサーの励磁または5Vロジック互換出力として使用できます。High、Low、High-High、Low-Lowアラームは、最適なプロセスフローとフェールセーフアプリケーションを保証するために不可欠なモニタリングと警告機能を提供します。フィールドI/O接続は、配線シールドの終端用に指定された位置のプラグ可能な端子台を介して行われます。 入力とバスの絶縁は1500Vrmsで、各チャンネルは連続240Vrmsまで保護されています。 モジュール内のチャンネルは、スキャン用に選択的に有効にすることができます。デフォルトではすべてのチャンネルが有効になっていますが、使用されていないチャンネルを無効にして、有効なチャンネルのシステム・サンプリング・レートを上げることができます。 ...

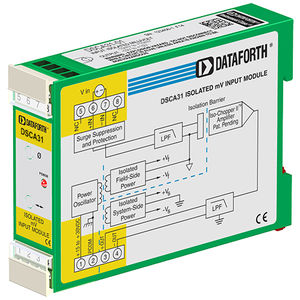

... 各DSCA30/31電圧入力モジュールは、フィルタリング、絶縁、増幅され、ハイレベル電圧出力に変換されるアナログ入力を1チャンネル提供します。信号のフィルタリングは、60Hzで85dB、50Hzで80dBのノーマルモード除去を提供する5極フィルタで達成されます。アンチエイリアスN極はアイソレーション・バリアのフィールド側にあり、他の4極はシステム側にある。最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路でチョップされる。絶縁はトランス・カップリングによって行われ、ここでもコモンモード・スパイクやサージの伝送を抑制する独自の技術が用いられている。 モジュール出力は電圧または電流です。電流出力モデルの場合、専用のループ電源が端子3（+OUT）に供給され、ループ・リターンは端子4（-OUT）にあります。システム側の負荷は、フローティングまたは接地のいずれかです。 特別な入力回路は、ANSI/IEEE ...
