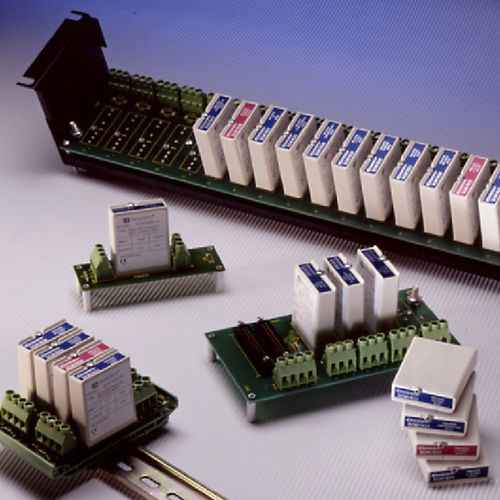

アナログ入力モジュール SCM7B21

電圧

各 SCM7B21 絶縁アナログ電圧入力モジュールは、1つのチャンネルのアナログ電圧入力を受け入れます。このチャンネルはフィルタ処理、絶縁、増幅、高レベルのアナログ電圧に変換され、プロセス制御システムに出力されます。 SCM7B21 絶縁型アナログ電圧入力モジュールには、トムソン（ベッセル）とバターワースの両方の特性を利用して、時間応答と周波数応答の両方を最大化する5 極フィルタリング手法が組み込まれています。 フィルタの1つの極は絶縁バリアのフィールド側にあり、4つはプロセス制御システム側にあります。 最初のフィールド側フィルタリングの後、入力信号は独自のチョッパー回路によって切り刻まれ、トランス絶縁バリアを介して転送され、コモンモードのスパイクとサージの伝送を抑制します。 その後、信号は再構築され、プロセス制御システム出力のためにフィルタリングされます。
