割出し台

直径: 125 mm
重量: 50.7 lb

... 説明
交換式分割プレートを備えたインデックス治具。加工および組立工程でのワークの角度位置決めを正確かつ再現性高く行うために設計されています。型番5901-125、サイズ125 mm。メートル法システムおよび標準取付けインターフェースへの組込に適しています。

製品添付資料

• カタログページ (681.60 kB)
• 取扱説明書 (3.97 MB)

直径: 160 mm
重量: 90.4 lb

... 概要
インデックス治具 5901-160。交換可能な分割プレートを備え、加工や組立工程での角度位置決めに対応します。メートル法の160 mmサイズで、ロータリーテーブルや治具への組み込みに適しています。

製品概要

• SKU: 375901140201
• SKU USA: 7-609-018
• 価格: 4,736.00 $ (USD)
• サイズ: 160 mm
• 測定単位: メートル法

重量: 22, 36 kg

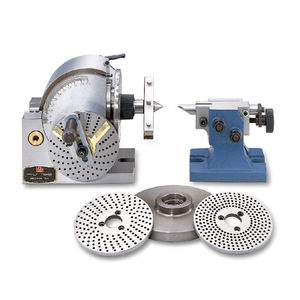

... モデルBS0、BS-1 セミユニバーサルディバイディングヘッドは、ユニバーサルインデックスセンターを簡略化したもので、直接分割と間接分割が可能です。 差動分割とスパイラルワークのための付属品はありませんが、分割ヘッドと心押台の全体の構造はユニバーサルタイプと同じです。 24個の穴が開いたダイレクトインデックスプレートがあり、2、3、4、6、8、12、24分割のダイレクト分割が可能です。また、3枚の割り出し板が標準装備されており、2分割から50分割までのすべての分割と、380分割までの最も便利な分割を間接的に割り出すことができます。 用途：フライス盤、ドリルプレス、グラインダー、ボーリングマシン 用途：フライスカッターのフルート加工、歯車の歯切り、曲がった溝のフライス加工、パーの円周上のボルト穴の円形加工。 ...

重量: 73 kg

... HOMGE'Sユニバーサルディバイディングヘッドは、あらゆる種類の歯車加工に対応できるよう設計されています。精密分割、スパイラル分割（BS-0型、BS-1型を除く）は、今まで以上の精度と効率で作業することができます。 センターフェイスは水平90°から垂直-10°まで傾けることができ、その傾きを目盛で読み取ることができます。このセンターは最高の技術水準で製造され、工場での検査とテストが行われますので、ご満足いただけると思います。 ウォームとギアの比率は40：1です。 ...

重量: 132 kg

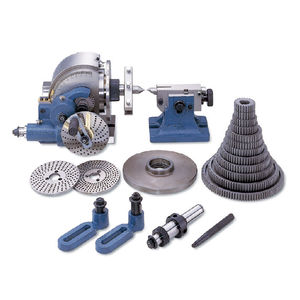

... ユニバーサルディバイディングヘッドは、ギアとギア象限を変更することにより、単純な分割とウォームの製造に使用することができます。HOMGEデザインの特徴は、55.5mmのスルーボアとMT6テーパーを採用していることです。さらに、0度から90度まで傾斜させることができます。 スピンドル、ウォーム、ギヤは高級鋼を使用し、焼入れ研削加工を施し、高精度、高耐久性を実現しています。 テールストックはアリミゾ式で剛性が高く、各方向の調整が可能なため、正しいアライメントを実現します。 ウォームとギヤの減速比は40:1で、両面仕切り板が付属しています。 A面は24、25、28、30、34、37、39、41、42、43、B面は46、47、49、51、53、54、57、58、59、62、66の分割が可能です。 チェンジギアは、24、28、32、38、40、44、48、56、64、72、86、100ティースです。このように、非常に広範囲で包括的な割り出しが可能です。 ユニバーサル・デバイディング・ヘッドには、センター、キャリア、チェンジギア、チェンジギア、テールストック、デバイディングプレートが含まれています。 ...
