ISOスプリング

外部の直径: 10 mm - 63 mm
長さ: 25 mm - 305 mm

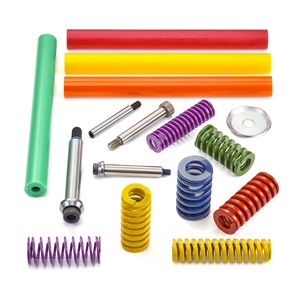

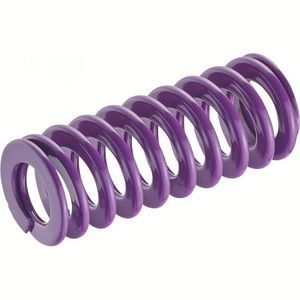

... Émile Maurinの43シリーズ圧縮スプリングは、集中的な条件下でも、一定の精度でエネルギーを吸収・放出するように設計されています。産業環境に適応し、強度、安全性、寿命の全ての要求を満たしています。 当社の圧縮スプリングを選ぶ理由 - 5つの色分けされた強度（ISO 10243）：超軽量（紫）、軽量（黄）、中程度（青）、強力（赤）、超強力（緑）。 - 幅広い範囲：長さ25～305mm、外径10～63mm。 - 耐久性：高強度鋼、熱処理、高ライフサイクル。 - 使用温度は強度により250℃まで。 管理された性能： 各スプリングには、詳細なテクニカル・データ・シートが添付されています： - ...

外部の直径: 10 mm - 63 mm
長さ: 25 mm - 305 mm

... 43シリーズ圧縮スプリング-強度、精度、ISO10243標準化 Émile Maurinの圧縮コイルばねの全シリーズをご覧ください。ISO 10243規格で製造されたこれらのスプリングは、互換性、耐久性、安定した性能を保証します。 色分けされた5種類の強度（紫、黄、青、赤、緑）があり、超軽量から高強度まで、幅広い機械的ストレスに対応できます。 長さは25mmから305mmまで、外径はØ10から63mmまであり、多様な構成が可能です。 各スプリングは特別な熱処理が施され、高い降伏強度と250℃までの耐熱性、そして過酷な条件下でも長寿命を保証します。データシートには、公称荷重、許容ストローク、公差、推定寿命が記載されています。 ...

外部の直径: 9 mm - 500 mm
内径: 8 mm - 200 mm
ガス反力: 200 N - 2,000 N

... 製品説明
オーバーラップウェーブスプリング（シングルターン）は、主に短いたわみと低〜中程度の力を必要とする用途向けに設計された、切り欠き部で部分的に重なる一巻きのウェーブスプリング（ウェーブスプリングワッシャー）です。平角線で成形され、使用環境に合わせた熱処理および表面処理を施すことで高い弾性と靭性を持たせます。外径の拡大に伴い端部が円周方向に自由に動くため、キャビティ内での径の増加が可能で、打ち抜きウェーブワッシャーに伴う結合や引っ掛かりを抑制します。

概要
一巻き重ねオーバーラップウェーブスプリングは、精密な弾性シール要素であり、複数の山と谷から構成されます。専用の設計システムにより幾何学寸法と加工要件を決定し、顧客仕様に応じた各種設計・製造が可能です。スペース効率が高く、コンポーネントのサイズと重量を最大40%〜50%削減できる場合があります。

メンテナンス
目視検査により摩耗、損傷、位置ずれなどを確認します。問題が見つかった場合は交換します。適切な取り付けと定格を超える負荷の回避、ならびに汚れや破片の除去、清潔な保管が推奨されます。

用途
狭いスペースで大きな力を必要としない用途、ばね剛性が小さく軸方向のプリロードが必要な場面に適しています。コイルスプリングや皿ワッシャーの代替として用いられ、薄型で大きな荷重に耐える利点があります。

加工技術と品質管理
自動打ち抜き機での一体成形が可能で、生産速度が速く高精度を実現します。100%オンライン検査装置、高精度CNC試験機、精密投影機、工具顕微鏡などにより品質を保証します。表面処理にはブルーイング、リン酸塩処理、電気めっき、電気泳動などが利用されます。

材料

• 代表的材質:

外部の直径: 5 mm - 60 mm
内径: 4.78 mm - 58 mm
ガス反力: 100 N - 500 N

... マルチターンウェーブスプリング ID80mm、フリーハイト300mm、3.5ウェーブ、50ターン、17-7phカスタム

説明：

• コイルドウェーブスプリング（スクローウェーブスプリングとも呼ばれる）は、平角線をオンエッジで巻回（エッジ巻き）し、波形に加工してばね特性を持たせた部品です。
• シムエンド付き（Shim End）構造により、装着・位置決めや端部での接触安定性が向上します。
• 用途は軸方向スペースが限られる箇所や厳しい荷重・たわみ仕様を必要とする領域に適しています。
• 材料や寸法のカスタム対応により、さまざまな用途設計に対応可能です。

• 内燃機関のバルブスプリングやクラッチの制御スプリングなどの機械運動の制御。
• 自動車や鉄道車両の振動・衝撃吸収用（緩衝ばね、連結器の振動吸収など）。
• 時計のゼンマイや銃器のばねなど、エネルギーの蓄積・供給。
• 力計測要素（ばね秤や測定器のばね）として、荷重と変形の比（ばね剛性）に基づく用途。

線径: 0.15 mm - 12 mm

... 引張ばねは、さまざまな種類のループで製造されています：イギリス式、ドイツ式、スイベル、ねじ込み、伸長、側面、および顧客の設計に応じた形状。 作業範囲：引張ばねの製造には、0.15 mmから12 mmの厚さのワイヤーが使用されます。 材料：引張ばねの製造には、さまざまな材料が使用され、すべて在庫があります： - 中炭素鋼Cおよび高炭素鋼D（DIN 17223.1） - 低炭素鋼 - 鉄Fe37 - ステンレス鋼（DIN 17224/EN10088）、AISI302、AISI 316 - 予備焼入れ鋼（DIN ...
