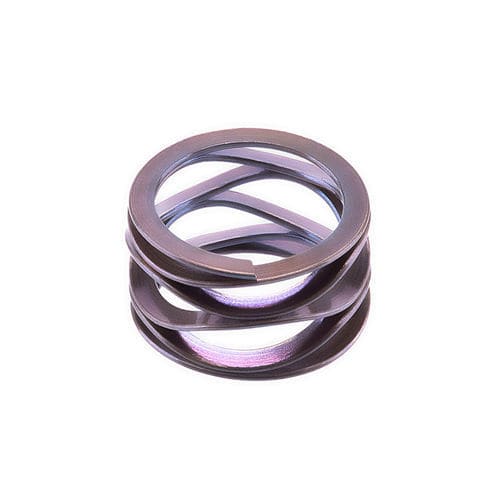

圧縮スプリング フラットワイヤーステンレス網製エンジン用
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 圧縮
- タイプ
- フラットワイヤー
- 材料
- ステンレス網製
- 応用
- 器具用, 自動車用, 建設用, 電源, ガス・石油産業用, 医療用, エンジン用, ポンプ用, ベアリング用, バルブ用
- 規格
- ISO
- 外部の直径
最大: 60 mm
(2.4 in)最少: 5 mm
(0.2 in)- 内径
最大: 58 mm
(2.28 in)最少: 4.78 mm
(0.19 in)- ガス反力
最大: 500 N
最少: 100 N
詳細
マルチターンウェーブスプリング ID80mm、フリーハイト300mm、3.5ウェーブ、50ターン、17-7phカスタム
説明：
主な用途：
材料（利点） - INCONEL X-750の特性：
製品の特徴：
特長 / 技術仕様
説明：
- コイルドウェーブスプリング（スクローウェーブスプリングとも呼ばれる）は、平角線をオンエッジで巻回（エッジ巻き）し、波形に加工してばね特性を持たせた部品です。
- シムエンド付き（Shim End）構造により、装着・位置決めや端部での接触安定性が向上します。
- 用途は軸方向スペースが限られる箇所や厳しい荷重・たわみ仕様を必要とする領域に適しています。
- 材料や寸法のカスタム対応により、さまざまな用途設計に対応可能です。
主な用途：
- 内燃機関のバルブスプリングやクラッチの制御スプリングなどの機械運動の制御。
- 自動車や鉄道車両の振動・衝撃吸収用（緩衝ばね、連結器の振動吸収など）。
- 時計のゼンマイや銃器のばねなど、エネルギーの蓄積・供給。
- 力計測要素（ばね秤や測定器のばね）として、荷重と変形の比（ばね剛性）に基づく用途。
材料（利点） - INCONEL X-750の特性：
- 高温（800℃以下）で高強度を発揮し、耐緩和性に優れる（540℃以下で良好な耐緩和性）。
- 優れた耐食性・耐酸化性（980℃以下で良好）。
- 高い強度と靭性、耐摩耗性を備え、過酷環境下での耐久性が高い。
- 耐熱性が高く、高温環境での使用に適する。
製品の特徴：
- オンエッジの平角線巻きにより、軸方向のコンパクトな設計が可能。
- ばね厚さや外径など複数の寸法レンジに対応（下記仕様参照）。
- シムエンドにより端部の安定・取付け性が向上。
特長 / 技術仕様
- 例示寸法: 内径（ID）80 mm、フリーハイト（Free height）300 mm、波数 3.5 ウェーブ、回転数 50 ターン、材料例 17-7PH（参考例として記載）
- 使用材料: INCONEL X-750（高温強度、耐緩和性、耐食性に優れるニッケルクロム合金）
- 線厚（ワイヤ厚）範囲: 0.15 mm ～ 0.7 mm
- 外径範囲: 12 mm ～ 60 mm
- 形状: 多回転ウェーブ（マルチターン）でシムエンド付き
- 主な用途領域: 内燃機関、車両用緩衝、計測機器、衝撃・振動吸収、エネルギー蓄積デバイス
