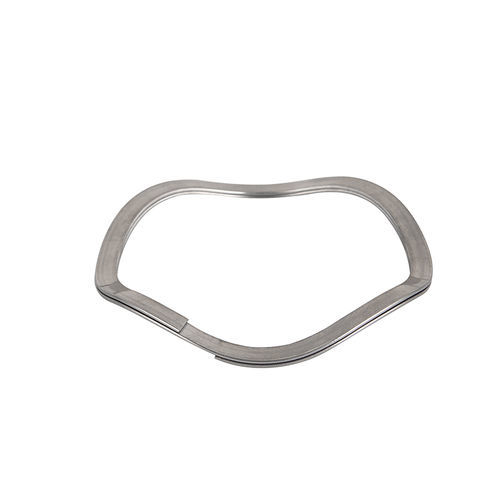

圧縮スプリング NSSB series渦巻状波状フラットワイヤー
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 圧縮
- タイプ
- フラットワイヤー, 渦巻状, 波状
- 材料
- ステンレススチール製, 炭素鋼製
- 応用
- 自動車用, ガス・石油産業用, ベアリング用, バルブ用
- その他の特徴
- オーダーメイド, 精密
- 線径
最大: 0.46 mm
(0.02 in)最少: 0.25 mm
(0.01 in)- 外部の直径
最大: 38.2 mm
(1.5 in)最少: 13.4 mm
(0.5 in)- 内径
最大: 47 mm
(1.85 in)最少: 19 mm
(0.75 in)- ガス反力
最大: 258.1 N
最少: 106.8 N
- 長さ
最大: 5.7 mm
(0.2 in)最少: 3.1 mm
(0.1 in)- 負荷時の長さ
最大: 2.44 mm
(0.1 in)最少: 1.83 mm
(0.07 in)- 巻数
2 unit
詳細
ネストウェーブスプリングサプライヤー カーボン/ステンレス/17-7PH(SUS631)
説明：
重コイルウェーブスプリング（入れ子式ウェーブスプリングまたは積層式ウェーブスプリングとも呼ばれる）は、波と層の数によって特性（剛性）が変化します。主に小さな設置スペースで使用され、一定のストロークを必要とし、より大きな荷重条件を提供できます。積層されたシングルコイル・スプリングは、部品に均等に応力を分散させながら、より高い荷重を可能にします。入れ子式スプリングは、複数の部品を積み重ねることなく、必要な荷重を提供します。
ネストされたウェーブ スプリングの利点:
入れ子式ウェーブスプリングは、より大きな力を発生させるために、平行に巻かれた複数のターンを持っています。このタイプのウェーブスプリングは、標準的なシングルコイル・スプリングに比べて非常に高いバネ力を発生するように設計されています。主な使用分野には自動車、石油・ガス、コネクタ産業、シールやバルブ、ベアリングの予圧などがあります。入れ子式ウェーブスプリングの力はコイルの巻き数に比例して増加します。ウェーブスプリングを圧縮すると、曲げ応力または引張応力が発生し、スプリングが破損または永久変形することなく発生できる力が制限されます。計算された使用応力はスプリングの最小引張強さより小さくすることが推奨されます。静的アプリケーションでは最小引張強度の80%以下、動的アプリケーションでも推奨範囲を考慮してください。
仕様：
以下は代表的な部品番号と寸法・性能の一覧（列順: 部品番号 | 穴径 (mm) | 軸径/直径 (mm) | 荷重 (N) | ワーク高さ (mm) | フリーハイト (mm) | 波 | ターン | 厚さ (mm) | 放射状の壁 | バネレート (N/MM)）:
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178.0 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.7 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.5 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | （空欄） | （空欄）
特徴 / 技術仕様:
説明：
- ネストされたウェーブ スプリングは、平角線の1つの連続フィラメントから事前に平行に積み重ねられています。
- より高い負荷のために個々のスプリングを積み重ねる必要はもうありません。
- 入れ子状のスプリングにより、巻き数に比例してスプリングレートが増加します。
- 丸目ウェーブ スプリングの精度を維持しながら、多大な力を発揮できます。
- 多くの用途では、特に高くても正確な力が必要な場合には、入れ子状のウェーブ スプリングが皿ばねの代わりに使用されます。
重コイルウェーブスプリング（入れ子式ウェーブスプリングまたは積層式ウェーブスプリングとも呼ばれる）は、波と層の数によって特性（剛性）が変化します。主に小さな設置スペースで使用され、一定のストロークを必要とし、より大きな荷重条件を提供できます。積層されたシングルコイル・スプリングは、部品に均等に応力を分散させながら、より高い荷重を可能にします。入れ子式スプリングは、複数の部品を積み重ねることなく、必要な荷重を提供します。
ネストされたウェーブ スプリングの利点:
入れ子式ウェーブスプリングは、より大きな力を発生させるために、平行に巻かれた複数のターンを持っています。このタイプのウェーブスプリングは、標準的なシングルコイル・スプリングに比べて非常に高いバネ力を発生するように設計されています。主な使用分野には自動車、石油・ガス、コネクタ産業、シールやバルブ、ベアリングの予圧などがあります。入れ子式ウェーブスプリングの力はコイルの巻き数に比例して増加します。ウェーブスプリングを圧縮すると、曲げ応力または引張応力が発生し、スプリングが破損または永久変形することなく発生できる力が制限されます。計算された使用応力はスプリングの最小引張強さより小さくすることが推奨されます。静的アプリケーションでは最小引張強度の80%以下、動的アプリケーションでも推奨範囲を考慮してください。
仕様：
以下は代表的な部品番号と寸法・性能の一覧（列順: 部品番号 | 穴径 (mm) | 軸径/直径 (mm) | 荷重 (N) | ワーク高さ (mm) | フリーハイト (mm) | 波 | ターン | 厚さ (mm) | 放射状の壁 | バネレート (N/MM)）:
NSSB-0063-L3 | 19 | 13.36 | 106.8 | 1.83 | 3.31 | 3 | 2 | 0.25 | 1.98 | 72
NSSB-0075-L2 | 22 | 15.75 | 124.6 | 1.88 | 3.14 | 3 | 2 | 0.3 | 2.39 | 99
NSSB-0075-L3 | 24 | 17.02 | 133.5 | 1.88 | 3.73 | 3 | 2 | 0.3 | 2.39 | 72
NSSB-0087-L2 | 26 | 18.14 | 142.4 | 2.34 | 3.37 | 3 | 2 | 0.36 | 3.18 | 137
NSSB-0087-L3 | 28 | 20.07 | 151.3 | 2.34 | 3.79 | 3 | 2 | 0.36 | 3.18 | 104
NSSB-0095-L2 | 30 | 21.87 | 169.1 | 2.34 | 4.42 | 3 | 2 | 0.36 | 3.18 | 81
NSSB-0095-L3 | 32 | 23.67 | 178.0 | 2.39 | 4.07 | 3 | 2 | 0.41 | 3.38 | 106
NSSB-0102-L2 | 35 | 26.42 | 195.8 | 2.39 | 4.94 | 3 | 2 | 0.41 | 3.38 | 77
NSSB-0102-L3 | 37 | 28.65 | 204.7 | 2.44 | 4.72 | 3 | 2 | 0.46 | 3.38 | 90
NSSB-0110-L2 | 40 | 31.01 | 222.5 | 2.44 | 5.7 | 3 | 2 | 0.46 | 3.38 | 68
NSSB-0110-L3 | 42 | 33.5 | 231.4 | 2.44 | 3.71 | 4 | 2 | 0.46 | 3.38 | 182
NSSB-0118-L2 | 47 | 38.18 | 258.1 | 2.44 | 4.52 | 4 | 2 | 0.46 | （空欄） | （空欄）
特徴 / 技術仕様:
- ブランド: Lisheng Spring
- モデル名（商用呼称）: Nested Wave Spring
- カテゴリ: ネストされたウェーブ スプリング（Nested wave springs）
- 代表的な材料: カーボン鋼、ステンレス鋼、17-7PH (SUS631)
- 用途: 小スペース設計、皿ばね代替、高荷重・高精度が必要なアプリケーション（自動車、石油・ガス、コネクタ等）
- 主要利点: 高荷重発生、積層によるスプリングレート増加、自動組立に適した形状で絡まり防止
- 代表SKU: c1e2a53b5677
