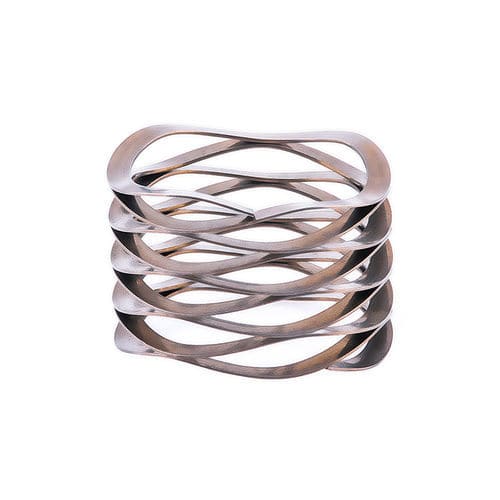

圧縮スプリング

波状フラットワイヤーステンレススチール製

製品概要

• 多回転角線ウェーブスプリングは平らなワイヤーで形成され、ウェーブピークを持っています。ウェーブスプリングは耐荷重デバイスとして動作し、遊びがあり、アセンブリ内の寸法のばらつきを補正します。
• 角線ウェーブスプリングまたはマルチウェーブ圧縮スプリングは、丸線スプリングを超えるたわみを提供し、軸方向のスペースをより小さくします。
• Lispring ウェーブ スプリング（平角線圧縮スプリング）は、コイルスプリングの代わりに使用するとスペースを節約できるという利点があります。

詳細説明
角線ウェーブスプリングは狭いスペースで大きな荷重に耐えます。角線ウェーブスプリングは他のタイプのスプリングに比べて単位体積あたりの変形エネルギーが大きく、緩衝性や衝撃吸収性に優れています。重ね合わせて使用した場合、表面の摩擦抵抗により衝撃吸収とエネルギー分散の効果がより顕著になります。

角線ウェーブスプリングは可変剛性特性を持ちます。ディスクの厚みに対する内側切り捨て円錐の高さの比率を変えることにより、直線、増加、減少、またはそれらの組み合わせの異なるばね特性曲線を得ることができます。異なる厚さや枚数のディスクを組み合わせることで、さらに可変剛性特性を得られます。

組み合わせたスプリングは非常に高い荷重に耐えますが、各ディスクのサイズは大きくないため製造や熱処理が容易です。損傷した一部のディスクは個別に交換可能であり、適切に設計・製造された角線ウェーブスプリングは長寿命を発揮します。環状設計により力が同心円状に集中します。

材料について
631（17-7PH）ステンレス鋼角線ウェーブスプリングは半オーステナイト系析出硬化ステンレス鋼で、強い耐食性と靭性を持ち、高い耐疲労性を有します。使用温度範囲は-40℃～380℃で、耐熱用途にも適します。

角線ウェーブスプリングの特徴

• 角線設計: 断面が正方形であるため、丸線ウェーブスプリングと比較して高いレートと耐荷重能力が得られます。
• 波形形状：ワイヤーを波形状に巻くことでバネ効果と圧縮力を発生します。
• 省スペース: 非常にコンパクトで、従来のコイルスプリングより軸方向の高さを低くできます。
• 軽量：角線設計と波形形状により軽量で扱いやすいスプリングです。
• 高力密度: 小さなスペースで高荷重に耐える高い力密度を提供します。
• 耐久性：高品質材料により耐食性に優れ、長持ちします。

主な用途
航空宇宙、自動車、石油、医療機器、風力エネルギー、建設機械、家電などの産業製品分野。具体例：メカニカルシール、電気コネクタ、ベアリング予圧など。

製造工程（概要）

• 材料購入→生産→初工程
• 試験→コイリング→検査→熱処理
• 加工→洗浄→表面処理
• 仕上げ処理
• 検査→梱包→出荷

パッキング
内部のパッキング: ポリ袋
外のパッキング: カートン箱
その他: 木またはプラスチックパレット、または要求に応じた梱包方式

注意
本製品は多様な材質（ステンレス、304H、316、316L、631、65Mn、20#合金、17-7PH、モネル合金、インコネル X-750 等）での製作が可能で、図面やサンプルに基づくOEM対応が可能です。

caractéristiques / spécifications techniques

• 商品名: 17-7PH(631)ステンレス鋼マルチウェーブ圧縮バネ - ウェーブスプリング
• 長さ: 57.15mm
• スプリング外径: 60mm
• スプリング内径: 50mm
• 形: ラウンド
• サンプル: 無料（既製品がある場合）
• 振り向く（巻方向）: 左回転/右回転
• 材料: ステンレス / 304H・316・316L・631・65Mn / 20#合金 / 17-7PH / モネル合金 / インコネル X-750 等
• 応用分野: 航空宇宙、自動車、石油、医療機器、風力エネルギー、建設機械、家電、メカニカルシール、電気コネクタ、ベアリング予圧 等
