圧縮スプリング LM45 series

渦巻状波状フラットワイヤー

概要

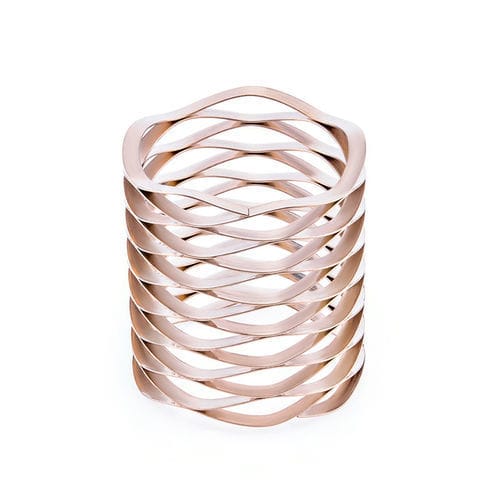

マルチターンウェーブスプリングは、平角線（板バネストリップ）をオンエッジで巻き、波形を付与することでバネ効果を発現させた多巻きのウェーブ（多層）圧縮スプリングです。軽量化と小さな設置スペースが必要な用途に適しており、従来の丸線コイルスプリングに比べて同等の荷重で設置スペースを最大50%、バネ重量を約70%節約できます。17-7PHステンレス鋼で作られた製品は、高引張強度と優れた疲労耐性を持ち、最高使用温度は200℃程度です。

説明

• 多巻きウェーブスプリング（コイルドウェーブスプリング、スクローウェーブスプリングとも呼ばれる）で、エッジ巻き加工（オンエッジコイリング）により形成されます。
• 同等の荷重を得る際に軸方向のスペースを小さくできるため、寸法的な制約がある設計に有利です。
• 薄いシート状のスプリングストリップから巻かれており、自由高さ・作動高さともに従来の丸線スプリングより低く設計可能です。

主な用途
航空宇宙、精密機械、油圧シーリング、ハイエンドモーター、圧力バルブ、クラッチ、振動吸収装置、アキシャルピストンポンプなど、軽量化と省スペースを要求される各種産業用途。

特長

• 大きなストロークに対応可能で、低荷重域に適する。
• 通常の圧縮コイルばねと比較して、同等荷重で少なくとも約半分のスペースを節約可能。
• 装置全体の体積削減によるコスト低減に貢献。
• 軸方向スペースが限られた箇所に最適。
• 厚みと幅の変更、及び2層/3層の積層により幅広い負荷条件に対応可能。

材料（一般的な選択肢）

• ステンレス鋼：耐食性、耐久性、高温耐性を備えた一般的な材料。
• インコネル：高温・耐腐食性に優れるニッケルクロム合金（航空宇宙などで使用）。
• チタン：軽量で高強度、耐食性が必要な用途に適する。
• リン青銅：良好なばね特性と耐食性を持ち、電子・電気用途で使用。
• ベリリウム銅（BeCu）：高いばね特性と耐食性を持つ銅合金。

腐食防止（表面処理の例）

• 塗装（スプレー、浸漬、静電スプレーなど）による保護コーティング。
• 酸化処理（青色・黒色酸化）：薄膜の保護層を形成し、低腐食環境で有効。
• 電気めっき：保護層を得る主要な方法で、均一な膜厚と優れた物性を付与。

仕様（代表的な製品群の一覧）
部品番号 | 適用穴径（mm） | リアシャフト直径（mm） | 荷重（N） | ワーク高さ（mm） | フリーハイト（mm） | 波 | ターン | 厚さ（mm） | 放射状の壁（mm） | バネレート（N/MM）
LM45-H1 | 45 | 35 | 400 N | 6.43 | 9.91 | 4.5 | 3 | 0.61 | 3.76 | 114.94
LM45-L1 | 45 | 35 | 110 N | 3.38 | 9.91 | 3.5 | 3 | 0.46 | 3.63 | 16.85
LM45-M1 | 45 | 35 | 225 N | 5.33 | 9.91 | 4.5 | 3 | 0.46 | 3.63 | 49.13
LM45-H2 | 45 | 35 | 400 N | 8.38 | 13.21 | 4.5 | 4 | 0.61 | 3.76 | 82.82
LM45-L2 | 45 | 35 | 110 N | 4.52 | 13.21 | 3.5 | 4 | 0.46 | 3.63 | 12.66
LM45-M2 | 45 | 35 | 225 N | 6.99 | 13.21 | 4.5 | 4 | 0.46 | 3.63 | 36.17
LM45-H3 | 45 | 35 | 400 N | 11.2 | 16.51 | 4.5 | 5 | 0.61 | 3.76 | 75.33
LM45-L3 | 45 | 35 | 110 N | 5.64 | 16.51 | 3.5 | 5 | 0.46 | 3.63 | 10.12
LM45-M3 | 45 | 35 | 225 N | 9.14 | 16.51 | 4.5 | 5 | 0.46 | 3.63 | 30.53
LM45-H4 | 45 | 35 | 400 N | 12.95 | 19.81 | 4.5 | 6 | 0.61 | 3.76 | 58.31
LM45-L4 | 45 | 35 | 110 N | 6.76 | 19.81 | 3.5 | 6 | 0.46 | 3.63 | 8.43
LM45-M4 | 45 | 35 | 225 N | 10.8 | 19.81 | 4.5 | 6 | 0.46 | 3.63 | 24.97
LM45-H5 | 45 | 35 | 400 N | 15.37 | 23.11 | 4.5 | 7 | 0.61 | 3.76 | 51.68
LM45-L5 | 45 | 35 | 110 N | 7.9 | 23.11 | 3.5 | 7 | 0.46 | 3.63 | 7.23
LM45-M5 | 45 | 35 | 225 N | 12.7 | 23.11 | 4.5 | 7 | 0.46 | 3.63 | (データ無し)

特性 / 仕様（要点）

• 材料例：17-7PHステンレス鋼（高引張強度、耐疲労性、耐食性）。
• 使用温度：最大約200℃まで対応（材料・処理により変動）。
• 形状バリエーション：タンデム型（ピーク型）／入れ子型（平行型）など。
• 設計利点：省スペース化、軽量化、積層による荷重調整が可能。
• 寿命目安：最低使用高さでの使用で約10,000回。使用圧縮量を削減すると寿命を大幅に延ばせる（理論上は100万回まで）。
