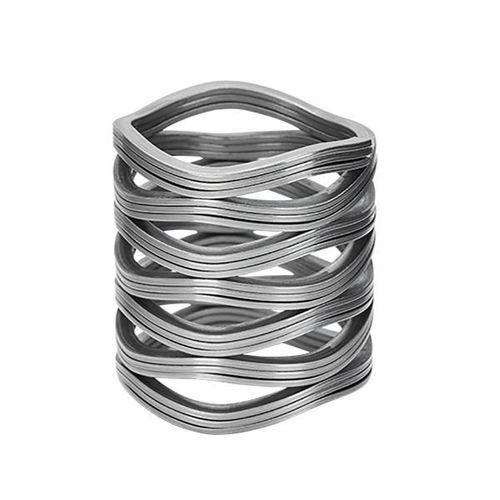

圧縮皿バネ

渦巻状波状フラットワイヤー

製品名

• インターレースウェーブスプリング（コイル状ウェーブスプリング、スクウェーブスプリングとも呼ばれる）

説明：

• オンエッジコイリング（エッジワインディング）工程で、予め硬化された平線から形成されるスプリングで、波形を付与することでばね特性を持たせます。
• 軸方向のスペースが重要な用途や、厳しい荷重・たわみ仕様を必要とする用途向けに使用されます。
• 製造公差により、狭い空間で高い荷重を発揮できるよう設計可能です。

主要な説明・性能特性：
インターレースウェーブスプリングは、厚さ、振幅、周波数が類似した2つまたは3つのウェーブスプリングを組み合わせて構成されます。個々のスプリングは交互に配置され、それぞれの巻きが互いに位置合わせされることで、実効的に各巻きの厚さが増加し、同様の変形特性を維持しながらより高い負荷を提供します。組み合わせたウェーブスプリングは小さなスペースで極度の荷重に耐え、単位体積当たりの変形エネルギーが大きく、緩衝性や衝撃吸収性に優れます。重ね合わせ使用時には表面摩擦効果により衝撃吸収とエネルギー分散性能が向上します。

可変剛性特性：
内側の円錐台の高さやディスクの厚さ比を変更することにより、線形、増加、減少、またはそれらの組み合わせといった様々なバネ特性曲線を得られます。厚さの異なるディスクを組み合わせたり、枚数を変えて積層することで特性を調整できます。

インターレースウェーブスプリングの特徴

• 正確な調整性能（力と変位の関係が非常に敏感）
• 優れた柔軟性（比較的広い変形範囲）
• 製造が比較的容易
• 構造がコンパクト
• 高いエネルギー率（単位体積当たりの変形エネルギーが大きい）

用途例（自動車など）

• 車両の荷重支持（車体重量の支持など）
• 路面からの衝撃吸収および緩衝（衝撃力を吸収してエネルギーを分散）

当社の提供価値

• ウェーブスプリング分野の専門的な経験（2009年からの取り組み）
• サンプル供給が可能（承認用に短納期で対応）
• 迅速な配送対応（通常7日以内を目安）
• 競争力のある価格と品質管理体制

特徴 / 製品仕様（まとめ）

• ブランド: Lisheng Spring
• SKU: 6e9553d5952b
• カテゴリー: マルチターンウェーブスプリング（積層ウェーブ皿バネ）
• ばねの厚さ: 0.15 mm ～ 0.7 mm
• スプリング外径（目安）: 12 mm ～ 60 mm
• 構成: 同等厚さ・振幅・周波数の2〜3枚のウェーブスプリングを交互に巻いた積層構造
• 特徴: 高荷重対応、小スペースでの高エネルギー吸収、可変剛性設計が可能
• 在庫状況: 在庫あり
