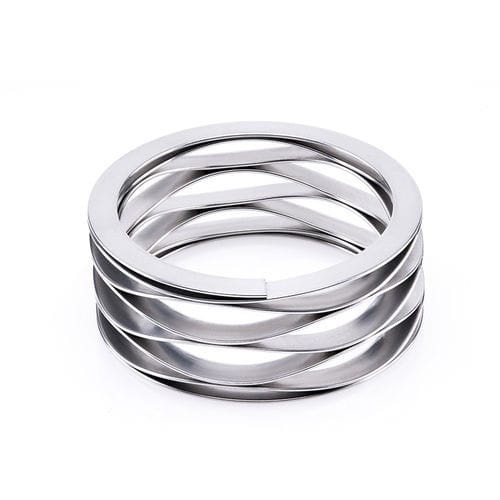

波状スプリング L200 series

圧縮渦巻状フラットワイヤー

マルチウェーブスプリング 波状圧縮スプリング シムエンド付き ステンレススチール

説明：
シムエンドを備えたステンレス鋼製マルチターンウェーブスプリングは、エッジ巻き（オンエッジコイリング）工程で成形された平角線を用いたスプリングで、成形時に波形を与えることでばね特性を持たせた部品です。軸方向のスペースが限られる用途で、高い荷重に対して小さいたわみでの仕様に適しています。ステンレス材の採用により耐食性・耐熱性・非磁性といった要求にも対応可能です。

主なポイント：

• 構造：平角線をエッジ巻きし、波形を施したマルチターン（多巻）ウェーブスプリング。端部固定にシムエンドを使用。
• 用途：軸方向スペースが重要で、荷重たわみ仕様が厳しい用途向け。
• 板厚レンジ（例示）：0.15 mm ～ 0.7 mm（別記の標準レンジもあり）。
• 一部標準外径例：12 mm ～ 60 mm（製品ラインにより外径はさらに広範囲）。

追加説明：
一般的な標準的なシムエンド付きステンレス製マルチターンウェーブスプリングの外径は 6.0 mm ～ 600.00 mm、板厚は 0.2 mm ～ 40.00 mm の範囲で製作可能なケースがあり、軸方向に小さなスペースで大きな荷重を与えることができます。マルチターン設計により耐久性が向上し、組み合わせや積層（スタッキング）により目的に応じたばね特性の調整が可能です。

利点：

• 製造時間とコスト削減：シムエンドは端部加工工程を簡素化できるため、工程時間・コストの低減に寄与。
• 効率と性能向上：端部の固定性向上によりコンポーネント内での性能を高める。
• 耐食性の向上：ステンレス材により腐食環境でも使用可能。
• 耐久性の向上：多巻構造により長期使用での信頼性が高まる。

用途：
自動車（例：バルブトレイン）、医療機器（注射器、輸液ポンプ等）、機械・電子機器の弾性要素として広く利用されます。過酷な環境や低温環境でも材質選定により適合可能です。

特長：

• 短いストロークで大きな荷重に耐える設計。
• 軸方向のスペースが小さい用途に最適。
• 組み合わせ（スタッキングや異厚さの組合せ）でばね特性を広範囲に調整可能。
• 保守・交換が容易で経済的。
• 耐食性・耐熱性・非磁性などの特殊要求に対応。

仕様：
部品番号 | 使用穴径 (mm) | リアシャフト直径 (mm) | 荷重 (N) | ワーク高さ (mm) | フリーハイト (mm) | 波 | ターン | 厚さ (mm) | 放射状の壁 | バネレート (N/MM)
L200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 4.5 | 3 | 0.61 | 3.76 | 88.55
L200-L1 | 50.8 | 40.64 | 111.13 | 2.39 | 9.53 | 3.5 | 3 | 0.46 | 3.63 | 15.575
L200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 4.5 | 3 | 0.46 | 3.63 | 37.275
L200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 4.5 | 4 | 0.61 | 3.76 | 65.1
L200-L2 | 50.8 | 40.64 | 111.13 | 3.05 | 12.7 | 3.5 | 4 | 0.46 | 3.63 | 11.55
L200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 4.5 | 4 | 0.46 | 3.63 | 27.65
L200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 4.5 | 5 | 0.61 | 3.76 | 53.725
L200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 3.5 | 5 | 0.46 | 3.63 | 9.45
L200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 4.5 | 5 | 0.46 | 3.63 | 23.1
L200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 4.5 | 6 | 0.61 | 3.76 | 43.575
L200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 3.5 | 6 | 0.46 | 3.63 | 7.7
L200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 4.5 | 6 | 0.46 | 3.63 | 18.55
L200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 4.5 | 7 | 0.61 | 3.76 | 38.85
L200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 3.5 | 7 | 0.46 | 3.63 | 6.65

caractéristiques / spécifications techniques

• 材質：ステンレススチール（例：304）
• モデル（商用名）：Multi Turn Wave Springs with Shim End
• 標準板厚レンジ（例）：0.15 mm ～ 0.7 mm（製造範囲は0.2 mm～40.00 mmの例もあり）
• 外径範囲（例）：6.0 mm ～ 600.00 mm（製品ラインにより）
• 用途：軸方向スペースが限られる用途、高荷重小変位の用途（自動車、医療機器、一般産業機器など）
• 在庫・標準品：メーカーにより多数のレギュラーサイズ在庫あり（商品ページ参照情報を省略）
• 製品SKU（内部識別）：53469962b22d
