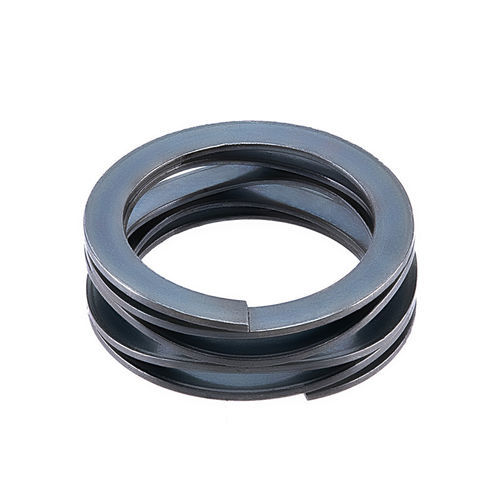

圧縮スプリング LM28 series

渦巻状波状フラットワイヤー

製品説明
マルチウェーブスプリング（コイルドウェーブスプリングまたはスクローウェーブスプリングとも呼ばれる）は、オンエッジコイリング（エッジ巻き）という工程であらかじめ硬化された平角線から製造され、工程中に波形を付与してバネ特性を発現させる薄型スプリングです。シムエンド付きマルチターンウェーブスプリングは、軸方向のスペースが重要で、厳しい荷重・たわみ仕様が要求される用途に用いられます。

主な役割
・ナット締付け後にナットに力を与え、ナットとボルト間の摩擦力を増大させることで、ボルトの緩みを防止する。振動下での緩み防止や保護対策を強化する。

材料および処理
・主要材料：65Mn ばね鋼（用途により炭素鋼、ステンレス鋼、インコネル合金、銅合金、チタン合金等も製造可能）
・熱処理硬度：HRC44〜51（製品バリエーション・処理条件により変動）
・表面処理：用途に応じた表面処理が施される（ページ上の記載に基づくが詳細仕様は製品バリエーションによる）

弾性疲労・破損要因

• 製造工程における品質問題：材料欠陥や不適切な強化処理により寿命が短縮し、弾性疲労の早期発生を招くことがある。
• 使用環境条件：高温等の悪条件では材料限界を超え、弾性破壊や故障が発生することがある。

適用例

• 精密機器：マイクロメーター、ダイヤルインジケーター、試験装置等で正確かつ一貫した力を提供。
• 航空宇宙・防衛：アクチュエーター、バルブ等、信頼性の高い力が必要なコンポーネント。
• 医療機器：外科用器具、埋め込み型デバイス、診断機器などでの精密な力制御。
• エレクトロニクス：携帯電話、ラップトップ等でコンパクト空間における安定した力を提供。
• 産業機械：ポンプ、モーター等、信頼性と一貫した力が必要な産業用途。

特長

• コンパクトな設計で高い力を実現：スペース制約のある用途に最適。
• 一貫した力出力：正確な力制御が必要な用途に適する。
• 耐久性：高品質素材による長寿命。
• シムエンド：取り付け高さと荷重を正確に制御可能。
• 多用途：医療、航空宇宙、産業機械など幅広い用途で使用可能。
• 薄型設計：スペース制約に対応。

仕様表（抜粋）
部品番号 | 動作穴径（mm） | リアシャフト直径（mm） | ロード（N） | ワーク高さ（mm） | フリーハイト（mm） | 波 | ターン | 厚さ（mm） | 放射状の壁（mm） | バネレート（N/MM）
LM28-H1 | 28 | 22 | 130 | 4.57 | 7.24 | 3.5 | 3 | 0.46 | 2.39 | 48.69
LM28-L1 | 28 | 22 | 50 | 3.76 | 7.24 | 3.5 | 3 | 0.3 | 2.39 | 14.37
LM28-M1 | 28 | 22 | 80 | 4.39 | 7.24 | 3.5 | 3 | 0.38 | 2.39 | 28.07
LM28-H2 | 28 | 22 | 130 | 6.07 | 9.65 | 3.5 | 4 | 0.46 | 2.39 | 36.31
LM28-L2 | 28 | 22 | 50 | 5.00 | 9.65 | 3.5 | 4 | 0.3 | 2.39 | 10.75
LM28-M2 | 28 | 22 | 80 | 5.84 | 9.65 | 3.5 | 4 | 0.38 | 2.39 | 21.00
LM28-H3 | 28 | 22 | 130 | 7.59 | 12.07 | 3.5 | 5 | 0.46 | 2.39 | 29.02
LM28-L3 | 28 | 22 | 50 | 6.27 | 12.07 | 3.5 | 5 | 0.3 | 2.39 | 8.62
LM28-M3 | 28 | 22 | 80 | 7.32 | 12.07 | 3.5 | 5 | 0.38 | 2.39 | 16.84
LM28-H4 | 28 | 22 | 130 | 9.12 | 14.48 | 3.5 | 6 | 0.46 | 2.39 | 24.25
LM28-L4 | 28 | 22 | 50 | 7.52 | 14.48 | 3.5 | 6 | 0.3 | 2.39 | 7.18
LM28-M4 | 28 | 22 | 80 | 8.79 | 14.48 | 3.5 | 6 | 0.38 | 2.39 | 14.06
LM28-H5 | 28 | 22 | 130 | 10.64 | 16.89 | 3.5 | 7 | 0.46 | 2.39 | 20.80
LM28-L5 | 28 | 22 | 50 | 8.79 | 16.89 | 3.5 | 7 | 0.3 | 2.39 | 6.17
LM28-M5 | 28 | 22 | 80 | 10.24 | 16.89 | 3.5 | 7 | （該当セルなし） | （該当セルなし） | （該当セルなし）

特性 / 仕様（要点）

• SKU（内部識別子）：0fc4927e4b1b
• カテゴリー：マルチターンウェーブスプリング、ウェーブスプリング
• 代表シリーズ：LM28 series
• 代表材料：65Mnばね鋼（その他の材質も対応可）
• 熱処理硬度目安：HRC44〜51
• 用途：精密機器、航空宇宙、防衛、医療機器、エレクトロニクス、産業機械など
• 表に示した各部品番号は、動作穴径、シャフト直径、荷重、ワーク高さ、フリーハイト、波数、ターン数、板厚、放射状壁高さ、バネレートなどの具体値を持つ（上記に抜粋表を記載）
