フラットワイヤースプリング

外部の直径: 4 mm - 60 mm
ガス反力: 6 N - 450 N

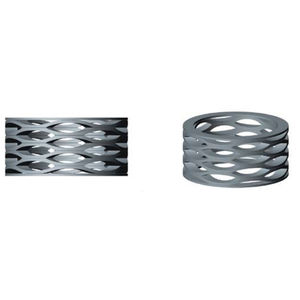

... クレストトゥクレス卜ウェーブスプリングは、直列にプリスタックしており、巻数に比例してばね定数が減少しま す。周途は、一般的に低〜中程度のばね定数または低〜中程度の力で大きなたわみが必要な場合です。 このデザインの主要な利点のひとつは、ウェーブの波形を合わせる必要がないことです。キーで位羞決めをするデバ イスの使同または個別のスプリング間にシムを挿入する必要がありません。スプリングは統合的に形成されているの で、ウェ一ブの頂点は構成を保ちます。 コイル圧縮スプリングの代替品として、クレストトゥクレス卜スプリングは同等な力を発生させながらも、半分 (1/2)以下の軸方向の空間しか占拠しません。これにより、厳格な空間の制約を可能にします。クレス卜トゥクレ ストウェーブスプリングは、従来の丸線スプリングと同等の力および荷重仕様を保ちながらも、結果として低くコ ンパク卜になった作動茼さ、自由茼さおよび密菪茼さの利点があります。 在厘サイズ スモーリー社は、4,000種以上のスプリングを4シリーズ在庫管理しています： • ...

外部の直径: 4 mm - 60 mm
ガス反力: 9 N - 450 N

... 平らななシム エンドのクレスト トゥ クレスト ウェーブ スプリングもあります。プレーン エンドのウェーブ ポイントによる接触点と比較して、シム エンドは 360° の接触面を提供します。荷重のかかったシム エンドは、隣接するコンポーネントにスプリングの力を均一に分布させます。この機能は、平面用のダブル ディスク グラインド スプリングのコンセプトを当てはめたのと同様です。シム エンドは、フラットな受け面をさまざまな方法でアッセンブリに付着できるので、スプリングをはめ合い部品に取り付ける場合にも使用されます。 在庫サイズ スモーリー社は、シム ...

外部の直径: 16 mm - 100 mm

... ネステッドウェーブスプリングは、_本の連続した平角 線を、平行にブリスタックしています。茼い荷重を得るの に、個別のスプリングをスタックする必要はなくなりまし た。 ネステッドスプリングは、巻数に比例してばね定数が增加 していきます。これは膨大な力を発揮することができなが らも、円形粒子ウェーブスプリングの精度を保ちます。 大きな、しかし正確な力が必要な多数の同途では、ネス テッドウェーブスプリングがベルビルスプリングに羞き 換わります。 ネステッドウェーブスプリングは、スモ一リ一社からカスタム設計として提供されます。スプリングは0.157イン チから120インチの寸法で製造できます。 スモーリー社のエンジニアは、お客様のスプリングの設計を敏速に支援します。今すぐ 用途の要件を送信してください。 用途 低電圧コネクター バヨネットコネクターは、才ス側がメス側の溝 に沿って回転することで接続されます。2巻ネ ステッドスパイラウェーブウェーブスプリン グは、雨部分の間にプリロードを提供します。 とても狭ぃ半径方向および軸方向の空間で茼荷 重を発生させるには、2巻ネステッドスプリン グが必要でした。 ...

外部の直径: 0.5 in - 16 in
ガス反力: 31 N - 338 N

... 低から中程度の力で、たわみの短い用途に最適。多くの波と材料厚さで提供。幅広い内径とロッド径に対応。 ...

外部の直径: 3.3 in - 7.8 in
ガス反力: 240 N - 507 N

... ラジアル方向のスペースが限られている場合に適しており、これらのウェーブスプリングはいくつかの標準的なベアリング径に対応しています。 ...

外部の直径: 9 mm - 170 mm
ガス反力: 26 N - 467 N

... 低から中程度の力で、たわみの短い用途に最適。多くの波と材料厚さで提供。幅広い内径とロッド径に対応。 ...

線径: 0.15 mm - 0.7 mm
外部の直径: 12 mm - 60 mm
内径: 50.8 mm

... マルチウェーブスプリング 波状圧縮スプリング シムエンド付き ステンレススチール

説明：
シムエンドを備えたステンレス鋼製マルチターンウェーブスプリングは、エッジ巻き（オンエッジコイリング）工程で成形された平角線を用いたスプリングで、成形時に波形を与えることでばね特性を持たせた部品です。軸方向のスペースが限られる用途で、高い荷重に対して小さいたわみでの仕様に適しています。ステンレス材の採用により耐食性・耐熱性・非磁性といった要求にも対応可能です。

主なポイント：

• 構造：平角線をエッジ巻きし、波形を施したマルチターン（多巻）ウェーブスプリング。端部固定にシムエンドを使用。
• 用途：軸方向スペースが重要で、荷重たわみ仕様が厳しい用途向け。
• 板厚レンジ（例示）：0.15

...

外部の直径: 60 mm
内径: 50 mm
長さ: 57.2 mm

... 製品概要

• 多回転角線ウェーブスプリングは平らなワイヤーで形成され、ウェーブピークを持っています。ウェーブスプリングは耐荷重デバイスとして動作し、遊びがあり、アセンブリ内の寸法のばらつきを補正します。
• 角線ウェーブスプリングまたはマルチウェーブ圧縮スプリングは、丸線スプリングを超えるたわみを提供し、軸方向のスペースをより小さくします。
• Lispring ウェーブ スプリング（平角線圧縮スプリング）は、コイルスプリングの代わりに使用するとスペースを節約できるという利点があります。

詳細説明
角線ウェーブスプリングは狭いスペースで大きな荷重に耐えます。角線ウェーブスプリングは他のタイプのスプリングに比べて単位体積あたりの変形エネルギーが大きく、緩衝性や衝撃吸収性に優れています。重ね合わせて使用した場合、表面の摩擦抵抗により衝撃吸収とエネルギー分散の効果がより顕著になります。

角線ウェーブスプリングは可変剛性特性を持ちます。ディスクの厚みに対する内側切り捨て円錐の高さの比率を変えることにより、直線、増加、減少、またはそれらの組み合わせの異なるばね特性曲線を得ることができます。異なる厚さや枚数のディスクを組み合わせることで、さらに可変剛性特性を得られます。

組み合わせたスプリングは非常に高い荷重に耐えますが、各ディスクのサイズは大きくないため製造や熱処理が容易です。損傷した一部のディスクは個別に交換可能であり、適切に設計・製造された角線ウェーブスプリングは長寿命を発揮します。環状設計により力が同心円状に集中します。

材料について
631（17-7PH）ステンレス鋼角線ウェーブスプリングは半オーステナイト系析出硬化ステンレス鋼で、強い耐食性と靭性を持ち、高い耐疲労性を有します。使用温度範囲は-40℃～380℃で、耐熱用途にも適します。

角線ウェーブスプリングの特徴

• 角線設計:

...

外部の直径: 9 mm - 500 mm
内径: 8 mm - 200 mm
ガス反力: 200 N - 2,000 N

... 製品説明
オーバーラップウェーブスプリング（シングルターン）は、主に短いたわみと低〜中程度の力を必要とする用途向けに設計された、切り欠き部で部分的に重なる一巻きのウェーブスプリング（ウェーブスプリングワッシャー）です。平角線で成形され、使用環境に合わせた熱処理および表面処理を施すことで高い弾性と靭性を持たせます。外径の拡大に伴い端部が円周方向に自由に動くため、キャビティ内での径の増加が可能で、打ち抜きウェーブワッシャーに伴う結合や引っ掛かりを抑制します。

概要
一巻き重ねオーバーラップウェーブスプリングは、精密な弾性シール要素であり、複数の山と谷から構成されます。専用の設計システムにより幾何学寸法と加工要件を決定し、顧客仕様に応じた各種設計・製造が可能です。スペース効率が高く、コンポーネントのサイズと重量を最大40%〜50%削減できる場合があります。

メンテナンス
目視検査により摩耗、損傷、位置ずれなどを確認します。問題が見つかった場合は交換します。適切な取り付けと定格を超える負荷の回避、ならびに汚れや破片の除去、清潔な保管が推奨されます。

用途
狭いスペースで大きな力を必要としない用途、ばね剛性が小さく軸方向のプリロードが必要な場面に適しています。コイルスプリングや皿ワッシャーの代替として用いられ、薄型で大きな荷重に耐える利点があります。

加工技術と品質管理
自動打ち抜き機での一体成形が可能で、生産速度が速く高精度を実現します。100%オンライン検査装置、高精度CNC試験機、精密投影機、工具顕微鏡などにより品質を保証します。表面処理にはブルーイング、リン酸塩処理、電気めっき、電気泳動などが利用されます。

材料

• 代表的材質:

...

... [圧力ばね]、[引張ばね]、[ねじりばね]、[ワイヤばね]、[精密ばね]、[完全ばね]、[尖りばね] 当社は、スプリング、ワイヤ、透明 水流計、電気水ディスペンサーバルブからなる幅広い部品番号を提供し、無限の可能性を生み出します。 ALLDOOは、技術的なノウハウと多様な製品提供に基づいて、過度の開発コストをかけずに迅速かつシンプルな製品のカスタマイズを提案することができます。 ...

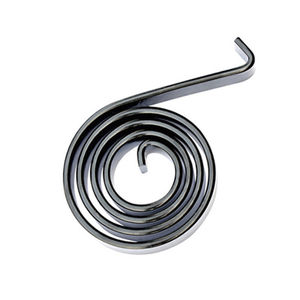

... フラットコイルスプリング/コイルスプリング/フラットワイヤー/自動車用金属 ...
