圧縮スプリング LM40 series

牽引ねじり渦巻状

概要

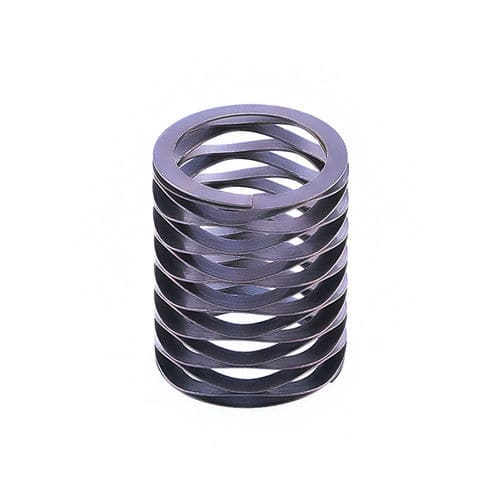

• 多回転シムエンドウェーブスプリング（Multi Turn Wave Springs with Shim End）は、プリハードンされたフラットワイヤーをオンエッジでコイリングし、波形を付与した構造の圧縮用スプリングです。
• コンパクトな高さで高荷重を実現する設計で、軸方向スペースが重要な用途に適しています。

説明

• 構造: エッジワインディング（オンエッジコイリング）により製造される波形コイル。シムエンド付きにより取り付け安定性と積層機能を提供します。
• 適用範囲: 軸方向スペースが限られた高荷重用途（航空宇宙、医療機器、自動車、産業機器、電子機器、石油・ガス等）に適する。
• 材料特性（INCONEL 718）: 耐食性に優れ、多様な大気環境や海水への耐性、約700℃程度までの高温での耐性（クリープ破断強度が高い）、はんだ付け性が良好。時効硬化性を持つニッケル基合金で溶接・焼鈍に適応。

能力・寸法範囲

• ばねの厚さ（板厚）: 0.15 mm ～ 0.7 mm（0.006" ～ 0.0276" 程度）
• 外径（OD）: 12 mm ～ 60 mm（0.472" ～ 2.36" 程度）

分類

• 荷重の特性により、圧縮、引張、ねじり用途に分類可能。
• 形状や構造により、円筒形、可変直径、円錐形、スクロール形、凹形、凸形など多様なカテゴリに分類される。
• 成形方法により熱間成形または冷間成形が一般的。

特徴

• 精密な調整性能：力と変位の関係が高精度で設計可能。
• 広いたわみ範囲（柔らかさ）：比較的広い変形レンジを提供。
• コンパクト構造：軸方向高さを抑えつつ高荷重を実現。
• 高いエネルギー密度と優れた疲労寿命：波形により応力集中を低減。
• 積み重ね可能（シムエンド設計）：複数のスプリングを積層して大きな荷重に対応可能。
• 一定荷重特性：圧縮範囲全体で荷重を比較的一貫して維持。
• カスタマイズ可能：サイズ、材料、コーティング、荷重・高さの調整が可能。

主な適用分野

• 航空宇宙：アクチュエーター、ダンパー等
• 医療機器：矯正器具や医療用小機構部品
• 自動車：サスペンション部品、パワートレイン
• 産業機器：ギアボックス、ポンプ、バルブの荷重・張力制御
• 電子機器：コネクタ、スイッチ、周辺機器の開閉部品
• 石油・ガス：ダウンホールツール等の過酷環境部品

仕様表
部品番号 | 外径(OD mm) | 内径/穴径(mm) | 荷重(N) | ワーク高さ(mm) | フリーハイト(mm) | 波 | ターン | 厚さ(mm) | 放射状の壁(mm) | バネ率(N/MM)
LM40-H1 | 40 | 30 | 300 | 5.66 | 9.14 | 4.5 | 3 | 0.46 | 3.38 | 86.21
LM40-L1 | 40 | 30 | 100 | 2.9 | 9.14 | 3.5 | 3 | 0.41 | 3.38 | 16.03
LM40-M1 | 40 | 30 | 150 | 5.44 | 9.14 | 3.5 | 3 | 0.53 | 3.63 | 40.54
LM40-H2 | 40 | 30 | 300 | 7.54 | 12.19 | 4.5 | 4 | 0.46 | 3.38 | 64.52
LM40-L2 | 40 | 30 | 100 | 3.86 | 12.19 | 3.5 | 4 | 0.41 | 3.38 | 12
LM40-M2 | 40 | 30 | 150 | 7.24 | 12.19 | 3.5 | 4 | 0.53 | 3.63 | 30.3
LM40-H3 | 40 | 30 | 300 | 9.42 | 15.24 | 4.5 | 4 | (厚さ/放射/バネ率は製品仕様参照) | |

注意点

• 上記数値は代表的な寸法・性能値であり、材料や製造公差により変化する可能性があります。
• 用途に応じて材料や表面処理、寸法をカスタマイズして設計可能です。

特性 / 仕様（caractéristiques / spécifications techniques）

• 製品名: Multi Turn Wave Springs with Shim End
• 材料例: INCONEL 718（ニッケル基合金）
• 外径レンジ: 12 mm ～ 60 mm
• 板厚レンジ: 0.15 mm ～ 0.7 mm
• 代表的な型番: LM40-H1, LM40-L1, LM40-M1, LM40-H2, LM40-L2, LM40-M2, LM40-H3
• 使用温度域（材料依存）: 高温環境下での使用が可能（INCONEL 718は高温耐性あり）
• 主な用途: 航空宇宙、医療、自動車、産業機械、電子機器、石油・ガス等
• カスタマイズ: 寸法・材料・コーティング・荷重特性の調整が可能
