仕上げ用ボ－リングヘッド

... EWB 2-50バランス・ボーリング・ヘッドは、ツール・アセンブリの精密なバランスを可能にする内蔵のカウンターウェイトにより、小径穴の切削速度と送りを最大化します。これらのボーリングヘッドに適用されるチャートを使用して、目盛り付きのリングを正しい設定に回転させ、この多目的システムで可能な様々なボーリング・バー/インセット・ホルダーの組み合わせのアンバランスを相殺することができます。バランスの取れた工具を使用することで、ボア品質、表面仕上げ、工具寿命が大幅に改善されます。 組み合わせた工具全体のバランスをとるために、あらかじめバランスをとったシャンクとコンポーネントが用意されています。最高速度でも、バランスツールは振動のないボーリングを保証し、生産性の向上と高精度を実現します。 剛性の高い構造を持つ、短くてコンパクトなボーリングヘッド ツールキャリアを正確かつダイレクトに調整するための、研削加工された遊びのないマイクロメータスピンドル 腐食防止のためにコーティングされた工具本体 ツールホルダーの長さを調整することで、最適な穿孔深さを設定可能 カウンターバランス機構を内蔵し、ボーリングヘッドに付属する調整表に基づいてスケールリングを回転させることで、複数のアッセンブリー構成の微調整が可能。 EWB ...

... モジュール式で一体化されたセントリックボーリングバー付きファインボーリングヘッド ツールホルダーの工具長を可変に より高い剛性、そしてより優れた切削性能は、ツールアセンブリを可能な限り短くすることで得られます。EWNのボーリングヘッドは、ツールホルダーの長さを可変にすることで、最も短く剛性の高いツールアセンブリを実現しています。 ツールキャリアをセンターポジションにセットした場合のファインバランス 調整可能なインサートホルダーを持つツールホルダーは、インサートホルダー上で直径を設定できます。重量のあるツールホルダーはセンターポジションに留まり、バランスを崩すことはありません。インサートホルダーによるアンバランスは、ほとんどの場合、重要ではありません。 視差のない読み取りを実現する大型ダイヤルディスク バーニアスケールを使用することで、0.001mm単位の径の調整を正確に行うことができます。 - ...

直径 : 16 mm - 21 mm

... MW荒ボーリングヘッドは、BIG KAISER 319 SWシリーズをベースとした小径用のストレートシャンクの刃先交換式荒ボーリング工具です。小径穴の荒加工を極めて短時間で行えるため、ダイカスト穴の中仕上げまたは仕上げボーリング加工に最適です。 切り屑排出性を向上させるスパイラル溝 円筒シャンク ダイカストインサートホルダー 工具本体とチップホルダの嵌合セレーションによる強力クランプ クーラントスルーオプションにより、ブラインドホールやスルーホールの加工が可能 一般的なØ ...

直径 : 24 mm - 500 mm

... 精密仕上げ用ボーリングヘッド。 ボーリングヘッドサイズ22, 27, 32, 42, 54用の一体型インサートポケット設計。 68、85、100、200、300、400、500サイズのボーリングヘッド用インサートカートリッジ設計。 異なるチップスタイル（CC., CN., TC., TP., WC...等）に対応するボーリングヘッドとカートリッジ。 直径0.002 mmの目盛付きダイヤルによる高精度調整。 本体とスライドブロックの間にプリロード装置を設け、ロックスクリューを締め込んで作業する際の動きを防止。 すべてのカートリッジにラジアル調整ネジがあり、スライドブロック上で個別に設定可能。 カートリッジを交換するだけで、異なるインサートスタイルやアプローチ角度に変更可能。 ...

直径 : 14 mm - 36 mm
長さ: 43 mm - 80 mm

... マイクロボーリング用 FBHシリーズ ダイヤル精度：0.002mm ボーリングヘッドホルダーに利用可能：HSK-DCKボーリングアダプタ、BT-DCKボーリングアダプタ、SK-DCKボーリングアダプタ 内部クーラント設計付き リード角 3° のインサート用の標準チップシートは、ブラインドホールボーリング時の作業性能を向上させるために使用されます。 ...

直径 : 16 mm
長さ: 65 mm - 95 mm

直径 : 11, 13, 20 mm
長さ: 27 mm - 106 mm

直径 : 18 mm - 250 mm

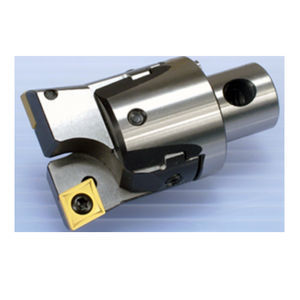

... TS ヘッド本体とビットホルダーの間にセレーション加工を施した、シンプルで剛性の高い荒加工用ヘッドです。ビットホルダーのクランプスクリューと刃先間の距離が一定であるため、システムの安定性が保証されます。 用途 荒加工および中仕上げ加工 刃先はプリセッティングベンチで調整でき、TSヘッドは3種類の構成で使用できます： 2つのSSCCビットホルダーを同径に並べ、高送り速度で荒加工を行う場合； SSCCビットホルダー1個とSMCCビットホルダー1個を千鳥配置し、異なる直径に配置した高切込みの荒加工用； 軽い荒加工や中仕上げ加工には、ビットホルダーを1つだけ使用します。 ...

直径 : 8 mm - 220 mm

... カネラのボーリングシステムは、8mmから220mmまでの荒加工と仕上げ加工用のボーリングヘッドで構成されています。シャンク、レデューシングアーバー、アダプターは、すべての構成で利用可能です。高精度のスクリューにより、正確な調整が可能です。 ...
