エリクセン延性試験機

... 概要
モデル100は、規格化されたErichsenカッピング試験に基づき、板材および箔の成形性を評価するための卓上型手動Erichsenカッピング試験機です。操作が簡便で労力が少なく、工場内での限られた試験や薄手材料に適しています。

用途
本手動試験機は、鉄系および非鉄系金属や薄箔の引張成形特性を測定するためのものです。限られた板金成形試験が求められる場合や薄手材料・箔の試験に特に適しています。

目的
モデル100は、板材の引張成形性（深絞り適性）を迅速かつ簡便に評価し、引出し部品に適した最も低コストの材料を特定する手段を提供します。規格化されたErichsenカッピング値は、膨らみ先端の表面粒度を示し、購買時の材料仕様として利用できます。

機器説明

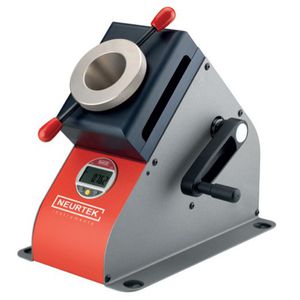

本機は鋳鉄製ボディと円筒形の試験ヘッドを持つ卓上装置です。試験片または箔は試験ヘッドの開口部から挿入し、ヘッドを定位スリーブに当てて規定の保持力でワークを固定し、クラッチピンを引いてカッピング動作を開始します。現在のカッピング値はデジタルカウンタに表示されます。成形過程および亀裂の発生は上方からホルダ越しに観察できます。暗所や小型試験工具を使用する場合は、電池式照明付きの顕微鏡の使用を推奨します。

付属品

• 板金試験機

...

... エリクセン電動油圧カッピングマシン – モデル 102 は、エリクセンカッピングおよびボア拡張試験用に設計された板金試験機で、最大60 kN (102-60) / 80 kN (102-80) の引張力を適用できます。電動油圧駆動、試験片の破損時の自動停止、タッチパネルによる直感的なメニュー操作を特徴としています。

用途
この機械は、中厚板0.1〜約3.0 mmの材料を試験するために設計されており、板金製造業者およびユーザーに迅速かつ信頼性の高い品質監視を提供します。

• 生産中またはプロセス部門での冷間圧延板の絞り品質のスポットチェックによる製造コストの削減。
• 入荷部門での低品質材料の選別。特別な試験準備なしで供給された材料の絞り品質を即座に評価。
• 特定の絞り加工品に最も適した板厚を決定し、製造の価格と適合性の比率を最適化。

品質測定
板金の品質の定量的測定は、エリクセンカッピング試験によって達成され、板金製造業者とユーザー間のコミュニケーション基盤を提供します。亀裂の形状と表面粗さ粒子サイズは、板金の品質と絞り適性に関するさらなる洞察を提供します。

設計
この機械は、試験アグリゲート作業ピストン付き試験シリンダー、板保持ピストン、試験ツール、および油圧システムを統合した頑丈な板金ハウジングで構成されています。非常停止スイッチは、タッチパネルの隣の制御パネルにあります。引張力と板保持力の調整用の2つの制御バルブは、ハウジングの前面にユーザーフレンドリーに取り付けられています。
エリクセンカッピング試験中、板金試験片は試験シリンダーに挿入され、中央に配置されます。板保持力例DIN ...

... カッピング試験機は、金属薄板とバンドの伸長および伸長能力を試験するために使用されます。これは金属の塑性変形をテストする唯一の機器です。また、インパクトカップ型を追加する場合は、非鉄金属の異方性特性をテストするために使用できます。この機械は、高精度ラスター測定器を採用してエリクセン値をテストし、高いテスト精度を持っています。電気制御機械の負荷とLCDスポークセンサを採用しているので、主な試験力の試験精度と試料破断制御の精度を高めました。 標準： ISO20482：2003金属材料-シートおよびストリップ-エリクセンカッピングテスト、GB/T4156-2007金属材料-シートおよびストリップ-エリクセンカッピングテスト。 F；Fエチュア；エチュア 1.油圧ピストンとシリンダーの代わりにサーボモーターを使用して負荷をかけます。 2.ロードセルに油圧シリンダーを変更し、より精度と信頼性があります。 3.亀裂が現れたときに自動停止、亀裂を観察するのに便利; 4.最大のようなピーク値メモリ機能を備えて。パンチ負荷、最大変形深いなど。 5、回転グリップ、パンチ、サンプルは変更するのが簡単です。 ...

... GBS-60モデルは、金属シートとストリップの延性をテストするための使用に最適であるデジタルディスプレイエリクセンカッピングテスターです。 このユニットは、ISO 20482:2003 規格に準拠するように開発されました。 これは、6.4インチLCFスクリーンデジタルディスプレイを有し、モデルは手動で操作されます。 テストレートも手動で変更されます。 GBS-60モデルは、サーボモーターを利用して試料を積み込みます。 また、その精度と効率を向上させるロードセルを使用しています。 クラックが発生したときにオートストップ機能を備え、最適なパンチ荷重を表示するピーク値メモリ機能を備え、深い変形を表示します。 ...

... GBW-60コンピュータ制御自動エリクセンカッピングテスターは、主に金属シートとストリップの延性を確認するために使用されます。 機械を操作するには、PCを使用する必要があります。 コンピュータがテストを制御するので、ユーザーは簡単にテストレポートを取得、保存、呼び出し、または印刷することができます。 テスターの設計では、通常の油圧ピストンとシリンダーの代わりにサーボモーターを使用して材料を読み込みます。 油圧シリンダは、精度と信頼性のためにロードセルに変わることもあります。 亀裂が現れると機械は自動的に停止し、亀裂の検査を可能にします。 ...

... GBW-60Bコンピュータ制御カッピング試験機 GBW-60Bコンピュータ制御カッピング試験機 GBW-60Bコンピュータ制御カッピング試験機は、国家標準 GB / T 4156-2007によると、それは板金とストリップの塑性変形特性をテストすることができます。 1. 機器モデルと名前 GBW-60コンピュータ制御カッピング試験機 2. 装置の紹介 マシンは、機械的および電気的集積設計を採用し、簡潔でエレガントな外観を有し、それはGB/T 4156-2007によれば、金属薄板および帯状材料の製造可能性をテストするために使用される正確な装置であり、 ...

... BT-60 GB/T 4156-2007に従って設計された手動カッピング試験機カッピング試験機は、標準的な試験方法の下でくぼみ試験を受けた後、金属基板の割れ防止または抗分離に対する金属材料の抵抗を評価するために使用されます。 GB/T 4156-2007に従って設計された使用カッピング試験機は、標準的な試験方法の下でくぼみ試験を受けた後、金属基板の割れ防止または抗分離に対する金属材料の抵抗を評価するために使用されます。金属を測定するための双方向の複合シリンダ 伸縮性。 直径 20mmの球を使用します。 ...
