マルチ パラメータ試験機 Model 102

変形用自動PLC制御

エリクセン電動油圧カッピングマシン – モデル 102 は、エリクセンカッピングおよびボア拡張試験用に設計された板金試験機で、最大60 kN (102-60) / 80 kN (102-80) の引張力を適用できます。電動油圧駆動、試験片の破損時の自動停止、タッチパネルによる直感的なメニュー操作を特徴としています。

用途
この機械は、中厚板0.1〜約3.0 mmの材料を試験するために設計されており、板金製造業者およびユーザーに迅速かつ信頼性の高い品質監視を提供します。

• 生産中またはプロセス部門での冷間圧延板の絞り品質のスポットチェックによる製造コストの削減。
• 入荷部門での低品質材料の選別。特別な試験準備なしで供給された材料の絞り品質を即座に評価。
• 特定の絞り加工品に最も適した板厚を決定し、製造の価格と適合性の比率を最適化。

品質測定
板金の品質の定量的測定は、エリクセンカッピング試験によって達成され、板金製造業者とユーザー間のコミュニケーション基盤を提供します。亀裂の形状と表面粗さ粒子サイズは、板金の品質と絞り適性に関するさらなる洞察を提供します。

設計

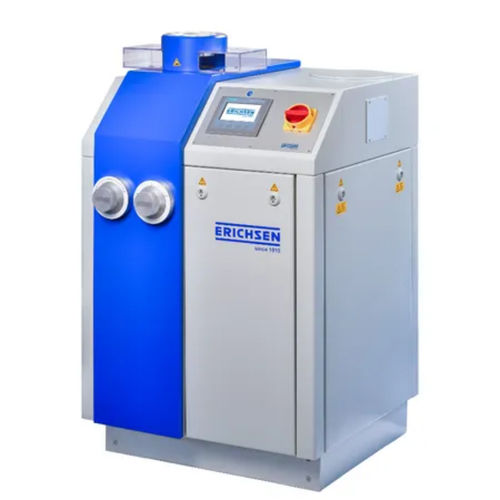

この機械は、試験アグリゲート作業ピストン付き試験シリンダー、板保持ピストン、試験ツール、および油圧システムを統合した頑丈な板金ハウジングで構成されています。非常停止スイッチは、タッチパネルの隣の制御パネルにあります。引張力と板保持力の調整用の2つの制御バルブは、ハウジングの前面にユーザーフレンドリーに取り付けられています。
エリクセンカッピング試験中、板金試験片は試験シリンダーに挿入され、中央に配置されます。板保持力例DIN EN ISO 20482に基づく10 kNは調整バルブを介して設定され、必要な引張速度を選択することでカッピングプロセスが開始されます。
機械の「試験片の破損時の自動停止」機能は、亀裂が発生したときに前進速度が自動的に停止することを保証し、客観的な試験結果を保証します。エリクセンカッピング値は、タッチパネルに0.01 mmの精度で表示されます。

規格

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
