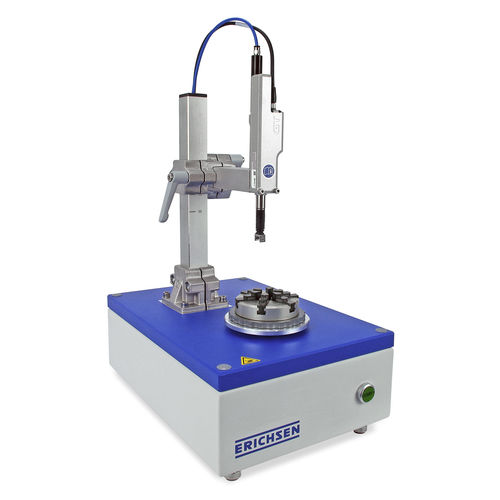

イヤー測定器 Model 126 Plus

機械式接触式電動

耳測定器、直径15〜50mmのカップ用、最大100mmのカップ高さ Model 126 Plusの耳測定器は、深絞りカップやブランクの軸方向測定に使用されます。 ここでの標準的な規格は、DIN EN 1669およびISO 11531です。 この装置は、回転テーブル、顎チャック、垂直測定ヘッド（測定ローラーと長さ測定プローブ付き）で構成されています。 顎チャックがカップを固定し、中央に配置します。 測定ヘッドは、異なるサンプルの直径と高さに合わせて調整できます。 回転テーブルの一回転の間、測定ヘッドはカップエッジの形状（いわゆるムラ）を記録する。 目的と用途 耳測定器モデル126 Plusは、深絞りカップと生缶の軸方向測定用に設計されています。 標準的な規格は、DIN EN 1669およびISO 11531です。 設計 この装置は、ターンテーブルとローラー付きの垂直ゲージヘッドで構成されています。 顎チャックによって、カップは中央に配置され、固定される。 ゲージヘッドは、異なるカップの高さと直径に配置できます。 ゲージヘッドは、それ自身の軸を中心に回転しながら、カップのエッジの形状を測定しています。 カップのエッジの波形をイヤリングといいます。 測定プロセス オペレーターは、PCまたは装置で測定プロセスを開始します。 空気圧作動により、ゲージヘッドがカップに向かって移動します。 ターンテーブルは 360 度回転します。 完了後、測定ヘッドがアイドル位置に移動します。 これにより、迅速なカップ交換が容易になります。 すべての測定結果が画面に表示されます。 結果はファイルとしてアーカイブできます。 エクスポートファイルは、.pdf および.txt として作成できます。 MS Excel のインポートでは、.txt ファイルはあらかじめフォーマットされています。
