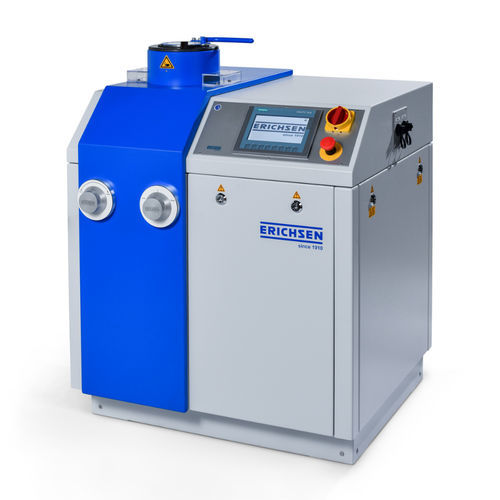

マルチ パラメータ試験機 Model 134

変形用自動PLC制御

製品概要
シートメタルテストマシン、モデル134は、シートメタルのカッピングおよび深絞り試験用に設計された電気油圧式のユニバーサルテストマシンです。最大120 kNの引張力を備え、ブランクホルダー圧力を最大45 kNまで事前設定できます。マシンには最大200 kNのブランキング力を持つブランキングヘッドが含まれ、自動テストシーケンスをサポートし、試験片の破損時に自動的に停止できます。操作は抵抗性タッチパネルを介して管理され、自動メニュー操作が可能です。

目的と用途
このマシンは、鉄および非鉄金属のすべての重要で知られた深絞り試験を実行するのに理想的であり、さらに広範な技術的調査を行うことができます。適切なツールを使用して、アメリカで一般的に使用されるオルセンテストも実行できます。モデル134を使用する主な理由は次のとおりです

• 生産中またはプロセス部門で冷間圧延シートの絞り品質をスポットチェックすることにより、製造コストを削減します。
• 入荷部門での到着時に低品質の材料を選別し、特別な試験準備なしで供給された材料の品質を即座に評価できます。
• 特定の絞り加工品に最も適したシート厚を決定し、製造プロセスの価格と適合性の比率を最適化します。

設計
マシンは、テストヘッドを収容する頑丈なスチールプレートハウジングで構築されており、ブランキング/シート保持、引き抜き、排出用の3つの作動ピストンを備えたテストシリンダーが含まれています。緊急停止スイッチはタッチパネルの隣のコントロールパネルに配置されています。引き抜きおよびシート保持力の調整用の2つの制御バルブが前面に便利に取り付けられています。内部には、駆動モーター、油圧ポンプ、オイルタンク、電気油圧制御ギア、およびテストパラメータの正確な検出用の電子測定トランスデューサーが含まれています。

さらなる技術的利点

• バヨネットロック付きシリンダーヘッドにより、絞りダイ、ブランキングリング、ブランクホルダーへの直接アクセスと迅速なツール交換が可能です。
• 負荷変動に関係なく、引き抜き動作全体を通じて一定の無段階の引き抜き速度。
• カーディック引き抜きダイ保持により、厚さの変動に関係なく、試験片の一貫した平行クランプを保証します。
• クラックディテクターにより、ERICHSENカッピングテスト中に試験片の破損時に自動停止が可能です。

規格

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

技術データ

• 駆動電気油圧式
• テスト1エリクセンカッピング
• テスト2深絞りテスト
• 寸法約900 mm / 1100 mm / 800 mm幅×高さ×奥行き
• 重量、正味約470 kg
• 電源230/400 V AC // 50/60 Hz // 2.2 kW
• 引張力120 kN
• 引き抜き速度770 mm/min
• ブランキング力最大200 kN
• ブランクホルダー力最大45 kN
• ブランクホルダーストローク約35 mm
• シートメタルインサート最大幅110 mm
• 引き抜きパンチストローク約60 mm
