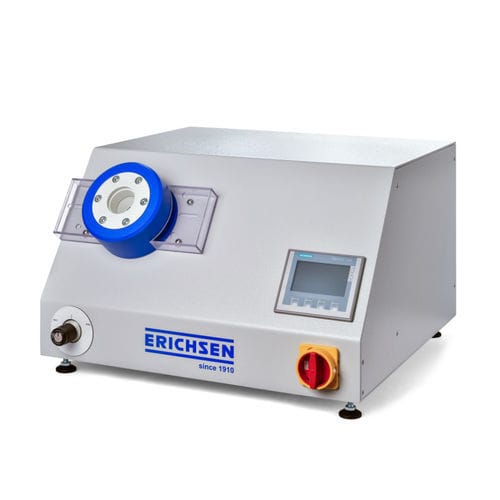

マルチ パラメータ試験機 Model 111

変形用自動PLC制御

製品概要
エリクセン電動油圧カッピングマシン – モデル111は、電子制御された板金試験機で、電動油圧駆動と最大引張力45 kNを備えています。その機能的なデザインは使いやすさを保証し、明確なタッチパネルインターフェースを備えており、簡単なナビゲーション、5つの自由にプログラム可能なプログラム、およびツールの変更を可能にします。パスワードで保護されたレベルは、不正アクセスを防ぎます。

主な特徴

• タッチパネルは、必要なすべてのパラメータを表示します引張ストローク、引張力、および引張速度。
• 個別に調整可能なクラック検出システム。
• クラック検出と試験片のリリースを含む自動試験手順。
• 長期的な再現性と最小限の摩耗のための頑丈な構造。

目的と用途
この機械は、板金およびストリップメタルの品質適合検査と品質管理を迅速かつ簡単に行うために設計されています。その頑丈な構造は、特に生産監視に適しています。

• 生産中の引張品質のスポットチェックを可能にすることで、製造コストを削減します。
• 特別な試験準備なしで、到着時に低品質の材料を即座に分類できます。
• 特定のワークピースに最も適した板厚を決定するのに役立ち、コストと適合性を最適化します。

板金の品質の定量的評価は、ERICHSENカッピング値を使用して達成され、生産者とユーザー間のコミュニケーションを促進します。この機械は、クラックの形状と表面粗さ粒子サイズに関する貴重な情報を提供し、板金の品質と引張性を示します。

デザイン
モデル111は、最小限のスペースを必要とするコンパクトな卓上モデルです。すべての油圧および電子コンポーネントは、頑丈な板金エンクロージャーに収められています。制御要素とタッチパネルは、前面に明確に配置されています。試験シリンダーは、座った状態で快適に操作できるように傾斜しています。試験後の試験片の取り外しは自動であり、クラック検出を含む全プロセスが自動化されています。
ERICHSENカッピングテスト中に、試験片は試験シリンダーに挿入され、中央に配置されます。「開始」を押すと、固定された板保持力10 kNが適用され、その後、深絞りプロセスが続きます。

規格

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

技術仕様

• 駆動電動油圧
• 試験エリクセンカッピング
• 寸法約620 x 370 x 700 mm
• 正味重量約135 kg
• 電源230 V, 3~, 50 Hz
• パンチストローク19 mm
• 引張力最大45 kN / 100 bar
• 引張速度最大150 mm/min
• 消費電力1.5 kW
• ブランクホルダー力10 kN 1.5 kN
• 試験片寸法最大105 x 2 mm板幅x板厚、引張強度約400 N/mm²の場合
• ポータブル / 据え置き据え置き
