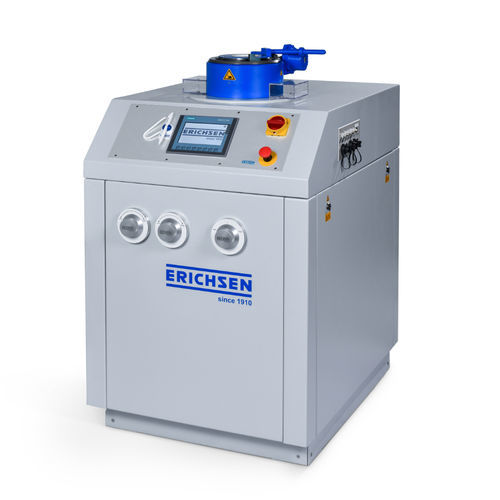

マルチ パラメータ試験機 Model 142

変形用自動PLC制御

製品概要
ユニバーサルシートメタルテストマシンモデル142は、試験片の破損時に自動的に停止する完全自動試験シーケンス用に設計された電動油圧式マシンで、最大200 kN (142-20) / 400 kN (142-40)の引張力をサポートします。鉄および非鉄金属の深絞りおよびカッピング試験の幅広い範囲に適しており、追加の技術的調査にも対応しています。

用途

• 鉄および非鉄金属のすべての重要で知られた深絞り試験を実施
• シートおよびストリップ上でのERICHSENカッピング試験や深絞りカップ試験などの追加の技術的調査用に設計
• 関連する試験タイプには以下が含まれます
• スクエアカップ試験40 x 40 mm
• ボア拡張試験KWI試験
• ボア拡張試験ISO 16630
• ブランクホルダーのクイックリリースを使用した深絞り試験イヤリング試験用
• 事前選択されたパンチストロークを使用した深絞り試験
• 最大550Cの高温での深絞り試験
• ラッカーおよびペイント用のERICHSENカッピング試験DIN ISO 1520
• コイルコーティング上のスタンピングラッカー試験および深絞りカップ試験
• 特別な要件はリクエストに応じて

設計
このマシンは、高強度鋼で作られた堅固なハウジングで構成されており、試験アグリゲート作業ピストン付き試験シリンダー、シートホルダープレート、およびダイを統合しています。すべてのコンポーネントは簡単にアクセスでき、迅速なツール交換が可能です。タッチパネルは、99の自由にプログラム可能なプログラムとセキュリティのためのパスワード保護されたレベルを備えた明確なメニュー操作を提供します。
操作シーケンスは快適さを考慮して設計されており、ブランクカット、絞り、およびカップ排出を単一の操作で可能にします。電動油圧駆動は、プログラマブルロジックコントローラーによって管理される自動および手動の両方の制御を可能にします。スタート画面にはすべての必要なパラメータが表示され、マシンには個別に調整可能なクラック検出システムが含まれています。

コスト削減の簡素化

• 試験ヘッド内のブランキングプレス
• 油圧カップエジェクター
• 試験片の破損時に停止する完全自動試験シーケンス0.3 mmのシート厚から

さらなる技術的利点

• 絞りダイ、ブランキングリング、ブランクホルダーへの直接アクセスのためのバヨネットロック付きシリンダーヘッド、および迅速なツール交換
• 厚さの変動に関係なく、試験片の一貫した平行クランプを保証するカルダン保持

このマシンは、標準化された確立された方法を使用して継続的な生産管理のために開発されています。

規格

• GB/T 15825
• JIS Z-2247
• DIN EN 1669
• ISO 8490
• EN 14-58
• EN 14-67
• ISO 11 531
• JIS Z 2249
• EN ISO 20482
• ISO 12004
• ISO 16808

ベーシックバージョンもご用意しています。
