マルチ パラメータ試験機 Model 146

自動全自動コンピュータ制御

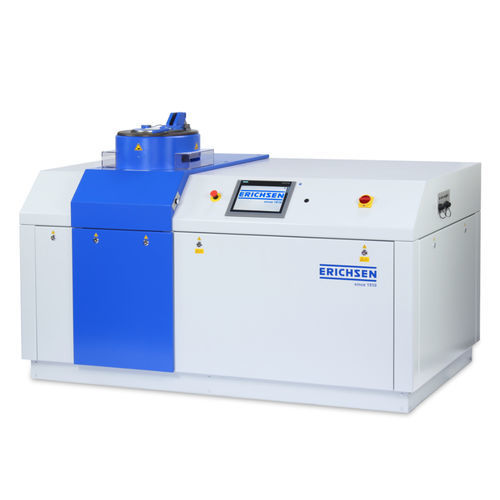

Model 146 は ERICHSEN の電動油圧式汎用板金試験機で、Erichsen カッピング試験、深絞り試験、形成限界曲線FLCの測定を目的として設計されています。高速度仕様Model 146-60は、高吐出量の専用油回路を備え、引張ピンチの速度を向上させ、全行程で一定の引張速度挙動を実現します。

用途

• スクエアカップ試験40 x 40 mm または 70 x 70 mm
• ボア拡大試験ISO 16630
• 形成限界曲線FLCの決定
• LDH 試験
• ブランクホルダ クイックリリースを用いた深絞り試験イヤー試験用
• 所定のパンチストロークでの深絞り試験
• 最高 550 °C / 700 °C までの高温深絞り試験
• ISO 16808 に準拠したバルジ試験
• DIN ISO 1520 に準拠した塗装・ペイントの ERICHSEN カッピング試験
• コイルコーティング上でのスタンピングラッカーテストおよび深絞りカップ試験
• 特別な要件はお問い合わせください

設計

• 電動油圧駆動の試験機。試験シーケンスは自動または手動で操作可能
• 機能はプログラムロジックコントローラで制御オプションでPC制御
• 引張力、ブランクホルダ力、パンチストロークをデジタル表示
• 経済的な構造簡素化を備えた三重作用油圧システム
• 試験ヘッド内のブランキングプレス
• 油圧式カップ排出機構
• 全自動試験シーケンス

追加の技術的利点

• バヨネットロック付きシリンダーヘッド
• 成形ダイス、ブランキングリング、ブランクホルダ等へ直接アクセスでき、治具の迅速な交換が可能
• 無段変速の引張速度
• 一度設定すれば負荷変化に関係なく引張動作全体で一定を維持
• カルダン式引張ダイ保持装置
• 板厚のばらつきに依存せず、試料を平行に均等にクランプ

ブランクホルダ クイックリリースおよび引張ピンチ停止BSA-ZS
引張シーケンス中、ブランクホルダ力は連続的に縮小する板面積に作用します。耳状突起の形成傾向が強い場合、耳端の潰れを防ぐために、折り目が発生しなくなる所定の深さでブランクホルダ圧力を完全に解放できます。

機械は引張ピンチのストロークをデジタル表示する表示装置と、"BSA" または "ZS" を選択するセレクタを備えています。デジタル表示で選択した引張深さに達すると、引張ピンチは完全に停止"ZS" モードするか、ブランクホルダ力が解放されます"BSA" モード。

油圧式昇降試験ヘッド
油圧での試験ヘッド昇降により高い作業安全性が確保され、ヘッドの開閉が油圧で行われるため試験が容易になります。

規格

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

特性 / 技術仕様

• 駆動電動油圧式
• 試験種別Erichsen カッピング、Deep Draw Test、Hole Expansion、FLC-Test、Bulge-Test
• ブランク径最大 220 mm
• 引張速度最大 3000 mm/min
• 最大引張力600 kN (146-60), 1000 kN (146-100)
• 最大打抜力800 kN (146-60), 1000 kN (146-100)
• ブランクホルダ力, 最大2〜100 kN および 10〜600 kN (146-60), 5台最大250 kN20台最大1000 kN (146-100)
• デジタル指示計引張力分解能 0.1 kN
• デジタル指示計ブランクホルダ力分解能 0.1 kN
• デジタル指示計引張ピンストローク分解能 0.1 mm要望で 0.01 mm
