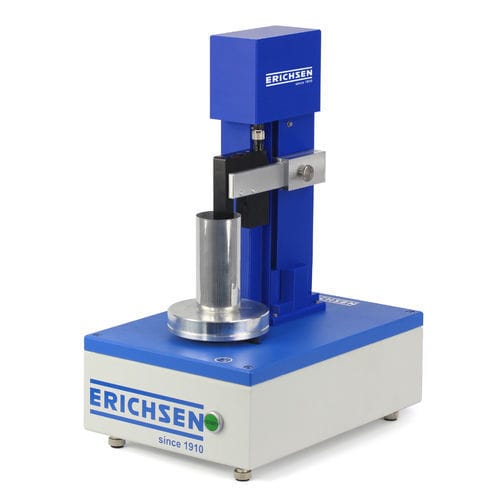

イヤー測定器 Model 126

光学式非接触式実験用

耳測定装置 Model 126 Plus-Optic は、深絞りカップおよび素缶の耳earingを軸方向に光学的に非接触測定する据え置き型装置です。回転一周中にカップの縁を記録し、標準化された評価とエクスポート可能な測定プロトコルを提供します。

概要

• 光学センサを用いた深絞りカップの耳の非接触測定Model 126 Plus-Optic。Optic 仕様ではチャック不要、カップは回転台に磁気固定されます。
• 装置構成回転台と垂直測定ヘッド。非光学仕様ではチャックで試料を中心決め・固定します。
• 測定は回転台の1回転中に行われ、センサがカップの縁をスキャンします。空気圧仕様では試験ローラが試料に降下します。
• 付属の評価ソフトでPCから、または装置本体で操作可能。PCは顧客側でご準備ください。

検査原理と結果

• 測定ユニットは一周で縁を検出し、測定後は基準位置に戻り、試料交換を迅速に行えます。
• 出力形式.pdf、.txt、.csvMS Excelに取り込み可能。
• 測定プロトコルには以下を含みます例
• He_(mm) = 平均耳高さ
• He,max (mm) = 最大耳高さ
• H_(mm) = 平均カップ高さ
• Z(%) = 平均earing率
• 耳の個数
• 日付、ロット、担当者などのプロトコルメタデータ

付属品

• 耳測定装置 Model 126 Plus-Optic
• 評価ソフトウェア
• メーカー試験証明書 M

規格

• DIN EN 1669
• ISO 11531

アクセサリ例

• 校正リング2個 — 付属品注文番号29490132

技術仕様

• 駆動方式電動
• 重量約12 kg
• 筐体鋼板、粉体塗装
• 保護等級IP20
• 設置面積L x W350 x 250 mm、最大高さ550 mm
• カップ高さ範囲15–150 mm
• カップ直径範囲25–120 mm他の直径は要相談
• 電源110–240 V AC、50/60 Hz
• 検出方式光学式
• データ接続USB
• 電力消費60 VA
• センサ分解能0.014 mm
• サブピクセル精度0.007 mm
• 測定ストローク25 mm
• 測定時間約18 s
• 追加必要機器PC、最低 Windows 10
• 携帯性据え置き型
• 装置精度±0.04 mm
• 許容周囲温度10–40 ºC
• 1回転あたりの測定値~1500
• 注文番号33970131
