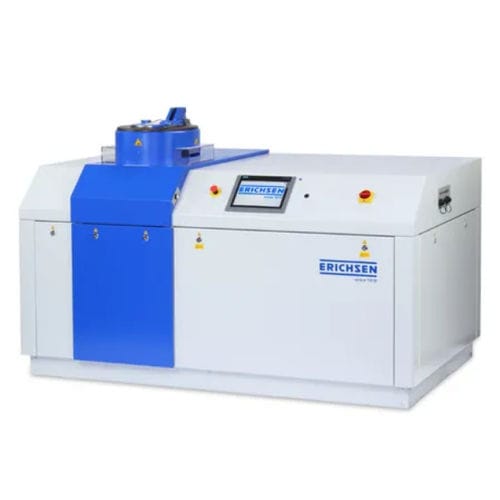

全自動試験機 Model 145コンピュータ制御手動自動
お気に入りに追加する
商品比較に追加する
特徴
- 操作方法
- 全自動, コンピュータ制御, 手動, 自動, PLC制御
- 試験済製品
- 金属材料用, 板金用
- 技術
- 電動油圧
- 設定
- 人間工学デザイン
- その他の特徴
- 高温
詳細
概要
用途
構造
追加の技術的利点
- ユニバーサル板金試験機 モデル145は、鉄および非鉄の板材・コイルに対する打ち抜き、深絞り、バルジおよび成形限界FLC試験用の電動油圧式システムです。
- バリエーションBasic – 600 kN (Model 145-60-Basic), 600 kN (Model 145-60), 1000 kN (Model 145-100)。完全自動試験シーケンスと力・ストロークのデジタル表示を備えます。
用途
- スクエアカップ試験40 x 40 mm または 70 x 70 mm
- 孔拡大試験ISO 16630
- 成形限界曲線FLCの決定
- LDH試験
- 耳立ち試験向けのブランクホルダークイックリリースによる深絞り試験
- パンチストロークを予め設定した深絞り試験
- 最大550 Cまでの高温深絞り試験
- ISO 16808準拠のバルジ試験
- DIN ISO 1520準拠の塗装・ラッカーに対するERICHSENテスト
- コイルコーティング上での打ち抜き塗装・深絞りカップ試験
- その他の特殊試験は要望に応じ対応
構造
- 電動油圧駆動。試験シーケンスは自動または手動で選択可能
- 引張力、シートホルダ力、パンチストロークをデジタル表示
- 設計を簡素化しコストを低減する三重作用油圧システム
- ヘッド内のスクラッププレス最大打抜力 800 kNにより、打抜きと深絞りを同一工程で実行
- カップ取り出しを容易にする油圧式エジェクタ
- PLC制御による完全自動試験シーケンス。試験片破断時の自動停止を含む
追加の技術的利点
- 安全性クランプシリンダーのアクセス保護とヘッド位置の電子検出により、カバー開放時の稼働を防止
- 操作性傾斜した人間工学的コントロールパネル上に操作部を見やすく配置
- バヨネット式シリンダーヘッド金型、打抜リング、ブランクホルダ等へ直接アクセスでき、工具交換が迅速
- 無段変速の引張速度設定速度は負荷変動に関係なく引張工程全体で一定に維持
- カルダン式金型保持板厚変動にかかわらず平行で均一な保持を実現
- シートホルダークイックリリースBSA—オプション予め設定したパンチストロークでホルダ力を解放し、耳端の潰れを防止
- パンチ停止ZS—オプション予め設定したパンチ位置で機械を停止約20 mm/minまでの速度に限定
