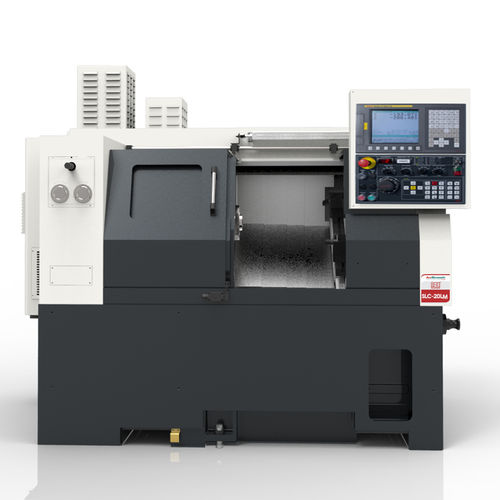

Machine Features
- Powerful AC Spindle motor
- High speed 4000 rpm spindle
- Thermally stabilised spindle
- Linear motion Guideways
- 30 m/min rapid traverse rate
- Pre-tension ball screw support
- 100% ball bartested
- Separate coolant tank-Easy maintenance
Standard Accessories
- AC spindle & axes drives
- Linear motion Guideways
- Automatic centralized oil lubrication
- Drain line oil cooler
- Basic hydraulic system
- OD tool holder clamping block (4 nos)
- Boring bar holder ø32 (2 nos)
- Set of sleeves
- Safety door interlock
- Radialtool holder - (2 nos)
Optional Accessories
- AC unit for electricals
- 3 tier lamp
- Rigid tapping
- Voltage stabilizer
- Chip conveyor rear
- TPM - Trak productivity monitoring system
- LASER calibrated axes
Machine Specifications
Capacity
Swing Over Bedmm180
Swing over carriagemm480
Maximum Turning Diamm150
Maximum Turning Lengthmm100
Distance between centresmm
Spindle
Spindle Size / Nose A2-6
Max.Bar Capacitymm42
Bore through Spindlemm63
Max.Spindle Speedrpm3500
Spindle Motor Power_Fanuc : (continuos)kW7.5
Spindle Motor Power_Fanuc: (30 min)kW
Spindle Motor Power_Fanuc: (15 min)kW11
Spindle Motor Power_Siemens: (continuos)kW9
Spindle Motor Power_Siemens: (S6-40 %)kW10.8
Full Power Range -FANUCrpm875-2625
Full Power Range -Seimensrpm875-2500
Standard Chuck Sizemm200
Axes
X-Axis strokemm360
X-Axis Rapidm/min30
X-Axis Guideways LM guideways
Z-Axis strokemm300
Z-Axis rapidm/min30
Z-Axis Guideways LM guideways
Tooling
Turrret Type
No of Stations
Max.Boring Bar Diamm32
OD Turning Tool Sizemm25x25
