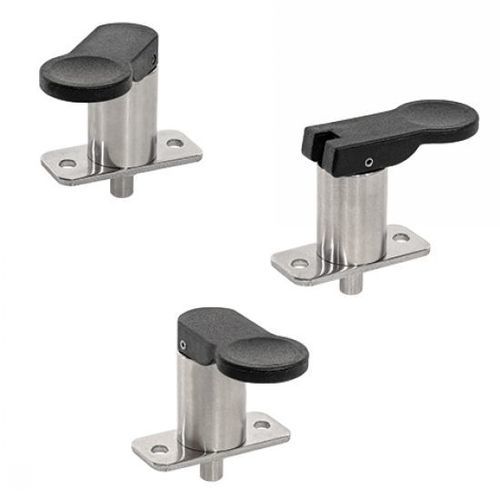

Stainless steel indexing plunger 32-263 series

lockablewith flange

Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il peut être utilisé pour bloquer un mouvement de translation ou de rotation.

Matière

• Corps en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304)
• Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303)
• Ressort en inox (AISI 302)
• Levier en polyphthalamide noir et fibre de verre renforcé

Version
Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à différentes configurations :

• Mode de fixation : à embase
• Mode d'actionnement : Levier avec ou sans dispositif de blocage et rotation libre
• Levier avec ou sans dispositif de blocage et position parallèle à l'embase
• Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase

Plage dimensionnelle
Goupille :
- Diamètre (d1) : de 4 à 10 mm
- Longueur (l1) : de 5 à 10 mm
Embase :
- Longueur (l8) : de 35 à 50 mm
- Largeur (l9) : de 15 à 23 mm

Utilisation

• Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas
• Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie
• La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale

Caractéristiques / spécifications techniques

• Série / Modèle : 32-263
• Type : doigt d'indexage avec levier, avec ou sans dispositif de blocage et embase, en inox
• Norme : correspond aux normes GN 823
• Corps : inox AISI 304 (AFNOR Z 6 CN 18-09, Werk 1.4301)
• Goupille : inox AISI 303 (AFNOR Z 8 CNF 18-09, Werk 1.4305)
• Ressort : inox AISI 302
• Levier : polyphthalamide noir renforcé fibre de verre
• Plages dimensions clés : d1 = 4–10 mm, l1 = 5–10 mm, l8 = 35–50 mm, l9 = 15–23 mm
• Versions disponibles : sans dispositif de blocage (levier libre), avec dispositif de blocage ; positions levier : libre / parallèle / perpendiculaire
• Exemple de commande (référence produit affichée sur la page) : 32-2630-4
